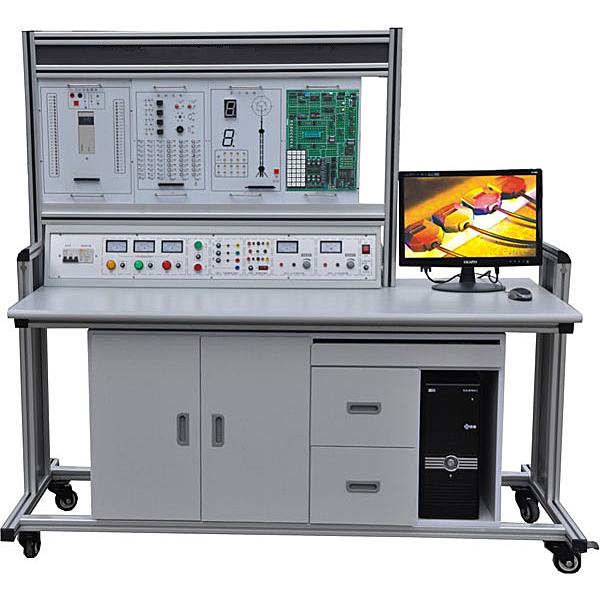

PLC可编程控制器及单片机技术实验台

plc可编程控制器是以微理机基础发展起来的新型工业控制装置。它以体积小、功能强、可靠性高以及应用安装方便的特点，很快在我国的工业控制中占据了主导地位，并且不断的发展。根据这一发展形势，国各大中专院枝、各类职业技术学校都将PLC教学纳入教学任务，作为电子、电气以及工业自动化类专业的一门必修课。PLC编程实验系统是根据这一教学要求开发的新一代PLC教学产品，自产品推出以来，得到了各大院枝教学老师和专家的一致好评。全套装置设计合理、功能强大、操作简单方便，对学生理解和掌握可编程控制器的控制原理和换作方法，加快学习PLC的编程方法，都具有极大的帮助，是PLC教学的理想工具。

二、功能特点

1、电源模块：220V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有保险丝保护，控制屏的供电由漏电保护开关和启停开关控制；单相220V电源一组，由启停开关控制输出，并设有保险丝保护。

2、直流电压：24V、+5V输出，0～±10V可调输出；直流电流：4～50mA可调输出；

3、实训桌：实训桌为铝木结构，桌面为防火、防水、耐磨高密度板；柜体设有抽屉，用于放置工具及资料，电脑桌联体设计。

三、技术参数

1、输入电源：市电～220V±10%，工频50Hz；

2、环境温度：-5℃～+40℃，相对湿度＜85%（25℃）；

3、装置容量：＜1.5KVA；

4、外形尺寸：1600mm×730mm×1700mm

5、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

四、配置清单：

1、实训桌

2、实训台

3、PLC主机模块：三菱FX2N-48MR（输入24点，输出24点）。

4、模块挂箱：

PLC实训模块一：

1）音乐喷池模拟控制  2）答题器模拟控制  3）装配流水线的模拟控制 4）十字路交通灯模拟控制  5）自动轧钢机模拟控制 6）天塔之光/电视塔电波模拟控制

PLC实训模块二：

1）自动送料装车/传送带模拟控制  2）多种液体混合装置/搅拌机模拟控制 3）自动售货机模拟控制 4）水塔自动供水模拟控制  5）邮件分拣模拟控制

PLC可编程控制器及单片机技术实验台,汽车CAN-BUS总线实验台

一、产品简介
     该设备采用  汽车车身CAN总线系统，包含电动窗、中控门锁及后视镜系统实物为基础，充分展示汽车车身CAN总线系统，包含电动窗、中控门锁及后视镜系统的组成结构和工作过程。
适用于学校对汽车车身CAN总线系统，包含电动窗、中控门锁及后视镜系统理论和维修实训的教学需要。
二、功能特点
1.真实可运行的汽车车身CAN总线系统，包含电动窗、中控门锁及后视镜系统，充分展示汽车电动窗、中控门锁及后视镜系统的组成结构。
2.操纵电动窗开关、中控门锁开关及后视镜开关，可真实演示汽车车身CAN总线系统，包含电动窗、中控门锁及后视镜系统的工作过程。
3.示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车电动窗、中控门锁及后视镜系统的工作原理。
4.示教板面板上安装有检测端子，可直接在面板上检测汽车电动窗、中控门锁及后视镜系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
6.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
7.机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器：进入软件后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器：进入软件后采用视频的形式播放内容，视频内容应包含：零件名称（扫描二维码可看零部件名称）、拆装演示（包含拆卸、装配）、虚拟拆装（包含整体、低速轴、中速轴、高速轴、箱盖、箱座）
