注：可单独配置plc，也可配合PLC实训装置使用

概述

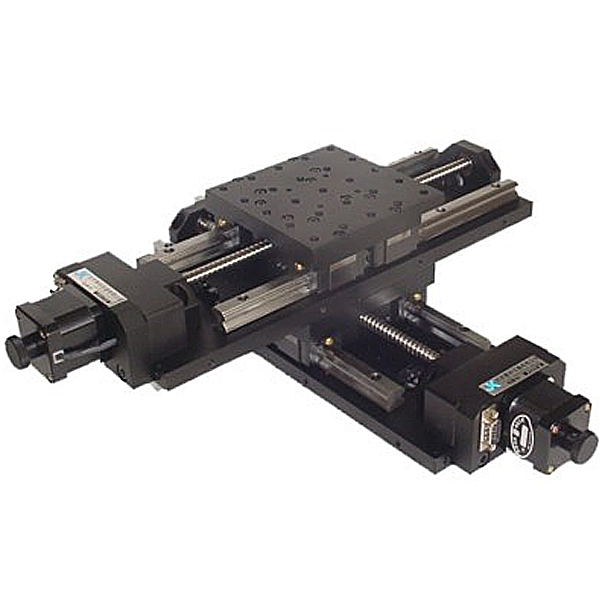

本装置为实际平面二维运动系统的微缩，使用可编程控制器控制，在X、Y轴二个方向上准确地驱动步进电动机进行运动控制的成品，完善的执行机构可实现现代二维运动系统中全部动作过程。

技术参数

电源：单相AC220V、50Hz
功率：<200W
尺寸：不小于600*400*500mm

设备结构：

十字滑台控制实训模型为金属结构、各常用模块连接端子均与安全插座连接，使用带安全插头的导线进行电路连接；各指令开关、光电开关、和指示元件的电路，则通过端子排进行连接。插拔线连接电路与端子连接电路相结合，既保证学生基本技能的训练、形成和巩固，又保证电路连接的快速、安全和可靠。
3、设备特点：
1、手动/自动控制模式，针对硬件检测及程序校验。
2、开放的执行机构，可根据不同的控制方案编程，构成不同的执行系统，适应不同层次的人员进行学习和编程。也可作为课题设计或研究使用。
3、产品为开放式，整体机械构造清晰可见。

部分实训项目：

试验内容
1、机械：装置的机械安装与位置调整；
2、电气：电器元件的布线，执行电机的选用；
3、传感器：微型光电开关的选择与应用；
4、PLC：PLC控制器的编程及应用。
5、PLC控制步进驱动器实验

热销产品：电工实训台

二维工作台PLC控制实训装置,电路分析实验装置

该电路分析实验箱主要是进行电工学中的有关电路分析理论的实验论证，属弱电类实验。它采用模块式结构，各模块间相互独立，通过各元件区不同元件组合，可组成多种测试电路，实验模板正面印有电路图，反面装有器件，各实验电路中需测试的点均装有测试孔，使用方便，接触可靠，而且寿命长、效率高，适用于进行各种电路的实验研究，可满足电工原理、电路分析等课程实验教学的需要。有电路原理基本电路。

系统组成
（1）电源输入：AC220V±10% ，50HZ

电源输出：固定输出±l2V/0.5A，±5V/0.5A；可调输出0V～±l2V/0.5A，均有短路过载保护，自动恢复功能。

电流输出：0～l00mA.

（2）函数信号发生器
  波形：正弦波、方波、三角波
    频率范围：0HZ～100KHZ，分四档连续可调
  幅值：方波、正弦波、三角波（峰-峰值：0～10V）
（3）1只数字电压表，分0～2V、0～30V二档；

1只数字电流表，分0～2mA、0～200mA二档，精度为0.5级；

可同时满足多个测试点电压、电流的动态监测。
（4）器件库：有l～2W电阻22只、电容7只、二极管(稳压管)3只、不同阻值电位器3只、可扩展器件接插孔18只、三极管二只、6.3V指示灯1只、运放4组。

器件库主要是帮助学生自已设计实验电路，提高学生的动手能力、设计能力，为开放性实验提供平台。

（5）系统配有“电路设计与仿真软件”。帮助学生在自行设计实验电路时先进行仿真试验，以提高设计成功率。

（6）铝合金保护箱，坚固耐用，样式美观、大方。

（一）特点

1、提供一个交互式、图形化的学习环境可将电路理论视觉化，帮助学生巩固对公式和方程式的理解。实现学生在理论、仿真、实验室实验之间的无缝移动

2、提供了30多个元件库，数千种仿真元件资源。
