给排水设备装控实训台

本装置是专门为职业院校开设的给排水工程、建筑电气、楼宇智能化设备、建筑设备、市政工程等土木水利类相关专业而研制的，装置根据建筑物行业中住宅和工业场所给排水工程系统的特点采用工程对象系统设计实训模型，通过该装置的操作训练可考核学生掌握给排水设备安装与控制的综合能力，如管材切割与连接、管道安装、设备安装、电气安装、设备接线、编程控制、故障排查等；--可培养学生的团队合作能力、工作效率、质量意识、安全意识、职业道德和职业素养等。

二、系统结构与组成

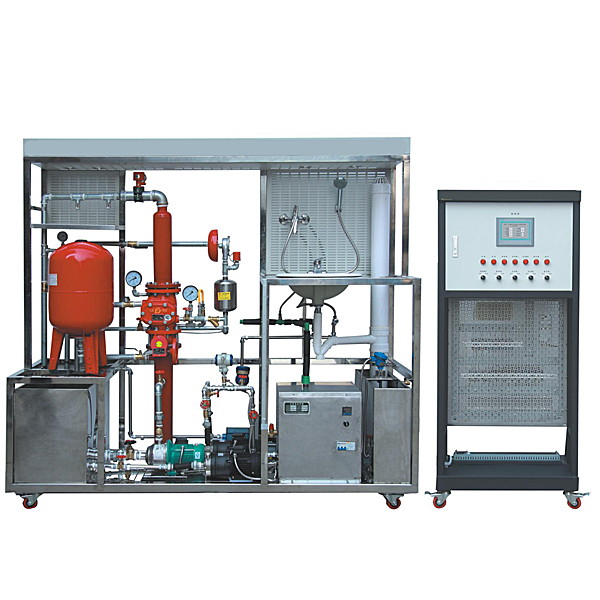

给排水对象模型整体采用不锈钢框架进行设计，主要给排水管道设备安装在钢架底座上、具备开放式的特点，由生活给水系统、消防给水系统、热水给水系统、排水系统和控制系统五个部分组成。

生活给水系统主要有给水箱、给水泵、给水管道、压力变送器、脉冲水表、水龙头和淋浴头等组成。管路采用不锈钢复合管进行设计，可进行不锈钢复合管的切割、安装和通水试验操作，通过控制系统可实现生活给水系统的变频恒压供水功能，实现单泵变频控制或双泵切换控制等功能；通过脉冲式水表可以完成用水量的计量。

消防给水系统主要有给水箱、喷淋泵、稳压罐、湿式报警阀、压力开关、水流指示器、消防给水管道、闭式喷淋头等组成。管路采用镀锌管进行设计，可进行镀锌管的切割、套丝、安装和通水试验操作，通过控制系统可实现喷淋灭火功能。

热水给水系统主要有电加热锅炉、热水给水管道、水龙头和淋浴头等组成。管路采用PPR管进行设计，可进行PPR管的切割、熔接、安装和通水试验操作，可对锅炉进行温度调节控制操作。

排水系统主要有污水箱、液位传感器、排水泵、排水管道和水处理单元等组成。排水管路主要采用UPVC管进行设计，可进行UPVC管的切割、粘接、安装和通水试验操作，结合控制系统可实现污水箱的水位检测和排水泵的启停控制等功能。

给排水自动控制系统主要有电气控制柜、触摸屏、操作开关、工作状态指示灯、plc控制器、变频器、低压电气、水泵、水表、传感器（浮球式液位计、压力开关、水流指示器、信号蝶阀、压力变送器）、组态监控软件等组成。通过控制系统可实现给排水系统的自动化控制功能。

全室配置一套教学课件：系统内置至少13种处理器相关实验项目，支持编程软件导出的指令。在实验中可观察到处理器的运行情况且在运行或者停止时需要使用运行/停止开关，在面板上还有电源、运行状态、内部电源、错误4盏仿真状态指示灯模拟运行状态，且在面板上还可查看导入的编程指令，支持重复加载程序功能。可进行绘制矩形、圆形、圆角矩形、直线、带箭头直线以及输入文字，同时还可以进行清除以及删除等操作，能够进行逻辑电路电气元件间的连线、删线、清空连线、恢复连线以及线材规格选择，内置仿真VFD，可以设置VFD的参数，提供专业的项目任务教学内容，任务内容有：编写工作流程图、电路接线图纸绘制、电路接线、编写程序、故障诊断等。控制器三维仿真教学模块：本课件可通过内置控制器程序编程界面编程并可写入虚拟控制器中控制3D仿真模型。可模拟控制不少于20个3D仿真模型。还可监控虚拟控制器状态，当部件卡住时可使用复位功能复位。具有分步式教学功能，从易到难教学。

给排水设备装控实训台,冲压模具设计实验台

一、概述
本公司研制开发，集设计、测试、创新于一体的多媒体综合实验设备，适用于《冲压模具设计与制造》、《冲模设计应用实例》等课程。《冲压模具设计与制造》是模具设计与制造专业的一门主干专业技术课。本课程是以教育部高教司《关于加强高职高专人才培养工作的若干意见》等文件对高职高专人才培养的要求为指导思想。以培养学生从事冲压模具设计与制造工作能力为核心，将冲压成形加工原理、冲压设备、冲压工艺、冲模设计与冲模制造有机融合，采用多种素材和媒体手段，系统地分析了各类冲压工序的成形规律、成形工艺设计与模具设计。重点讲述典型冲模（冲裁模、弯曲模、拉深模）的设计与制造，适度介绍了多工位级进模设计与制造。实验装置采用冲压模具设计多媒体软件用电脑动画语音演示模具结构功能和原理，同时配合实物模具模型；科源多媒体软件包含32件冲压模具动画内容；实验装置采用32件模型和32块说明模块板供学生使用；模型和模块板可随课程内容需要进行更换操作。
二、产品特点
1、冲压模具示教台采用P4电脑主机一台、17寸显示器一台、鼠标、键盘各一个。
2、利用冲压模具设计多媒体软件界面，用动画生动演示模具结构功能和原理、并且采用语音讲解各种模具学,生实现理论与实际的紧密结合。
3、利用模块板文字图表说明文件，指导学生独立分析模具结构和运动方式，培养看图识图分析能力。
4、利用实物模具模型让学生深入了解模具组成和结构原理，增加学生设计与分析课程内容，培养学生的创新意识。
5、实验装置采用32件冲压模具模型和32块文字图表板，分别介绍各种塑料模具的功能和结构及用途与作用。
6、本装置采用组件式结构，更换文字图表板和模具模型便捷，如需扩展功能或开发新实验，只需添加文字图表板和模型即可，永不淘汰。
三、主要技术参数
1、工作电源:单相220V交流电源。
2、结构:实验台为铁质钣金喷塑结构，坚固耐用。
3、工作环境:温度-100-+400C。
4、整机功耗:＜0.5KW
5、实验台外形尺寸:1600×750×1750mm
