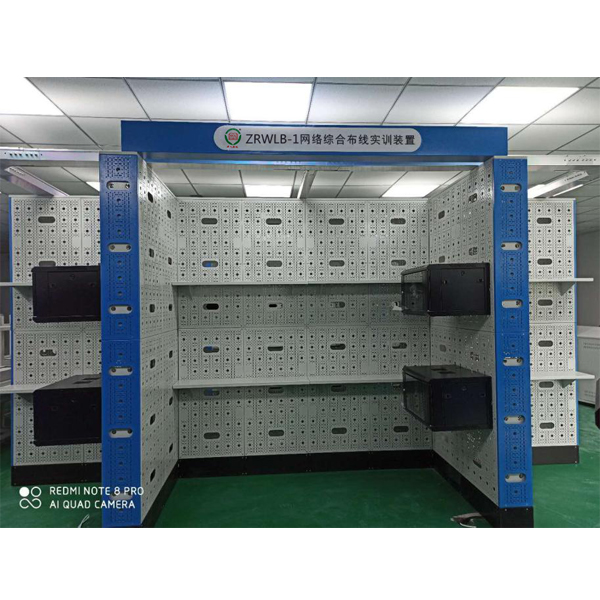

网络工程技术综合实训台

外形尺寸：标准模块化仿真墙体，才用全钢结构，可以组成各种结构，单组模块长1200mm×240mm×2600mm。

产品重量：500KG

产品组成：钢制墙体、6U墙柜、住宅信息箱、开放式桥架、电源系统

实训规模：每个实训墙面满足4-6名学生同时实训，每两个墙面形成1个模块L型区域，4个模块满足4组学生同时或者交叉进行综合布线7个子系统工程实训

实训项目：全钢结构大型模拟建筑物（群）仿真实训设备，按照1：10比例全仿真模拟一栋三层大楼内部结构，实现综合布线七大子系统实训环境。可按实验室境自由搭建。可以同时进行4个工作区、水平、垂直、设备间、进线间、建筑群等综合布线七个子系统布线实训。可以进行住宅信息箱的安装实训，包括墙面明装，墙体中嵌入式安装等，能够扩展为视频监控系统、消防报警、安防报警、智能家居、智能化工业监控等系统实训平台。

安装布局：+外形方式，根据教学需要和实训室大小进行自由搭建和组合。

虚拟多用表参数：

交流电压量程档位分：10、50、250、1000

直流电压档位分：0.25、1、2.5、10、50、250、1000

欧姆档分：x1，x10，,100，,1000，,1K，x10K，x100K

电流表档位：50μa、0.5、5、50、500

BATT：1.2-3.6V，RL=12Ω

BUZZ：R×3

红外发射检测功能：垂直角度±15°距离1-30cm

三极管测量孔

网络工程技术综合实训台,焊工工艺教学实训台

一、概 述:
为了满足教学需求，不断提高技工学校的培训质量，强调了基本理论和基本技能的训练。焊、铆工在机械制造工业中，使两个或两个以上零件联接在一起的方法有螺钉联接、铆钉联接和焊接。焊接就是利用两个物体原子间产生的结合作用来实现联接，联接后不能再拆卸，成为永久性联接。
二、技术规格：
1、焊、铆工工艺学教学陈列柜共分五个单体陈列柜组成，陈列柜体外形尺寸：1200×400×1900mm（长×宽×高）。
2、柜体采用SPCC冷扎板焊接（或铝木结构）而成，表面采用中温磷化喷塑制作，柜体刚性好。柜内陈列板面附有必要的图表和文字说明，外形美观大方，经久耐用。
3、柜下部设有柜箱，方便存放单个模型、实验箱及相关实验文档。柜底装有万向轮，方便移动。
4、柜内模型采用实物和有机玻璃及工程塑料制作。
5、虚拟仿真教学系统
机械实训安全教育虚拟仿真软件：本软件基于unity3d开发，软件采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，设有机械安全距离实验，机械安全保护装置实验、机械安全防护设计基础考核，实验进行时，三维漫游画面采用箭头与脚印图案提示移动至实验位置，机械对象周围圆圈显示了工作半径，实验过程伴有三维机器人的对话框提醒。
A、机械安全距离实验内容包括防止上下肢触及危险区的安全距离实验（内分2种围栏高度与开口大小），选择进入后，镜头前弹出GB23821-2009《机械安全防止上下肢触及危险区的安全距离》要求，错误示范：实验过程为人体进入机械对象工作半径受到伤害后，血色画面与语音提醒收到机械伤害，并回至原位并进行下一实验，最终一步为正确做法。
B、机械安全保护装置实验分为安全联锁开关、安全光幕、安全垫、安全激光扫描仪等保护装置实验，可选类别（安全输入、安全控制、安全输出、其他）、生产厂家、产品列表（安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、安全护栏）。安装位置有蓝色闪烁框架提醒，实验流程：选择安全护栏并安装、选择安全连锁开关（或选择安全光幕、安全垫、安全激光扫描仪）并安装、选择安全控制器并安装至电气控制箱、选择安全继电器并安装至电气控制箱、点击电气控制箱上的启动按钮。若进入危险区域时，系统将提示报警音，且机械对象停止工作，选择电气控制箱上的复位按钮可停止。
C、机械安全防护设计基础考核要求完成机械安全系统的安装，正确安装安全护栏、安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、24V电源、信号灯及急停按钮，考核分为十个考核点，部分考核点有3个选项，由学生自由选择，最终10项考核点选好后，提交确认，系统自动得出总分数以及各考核点的得分情况。
