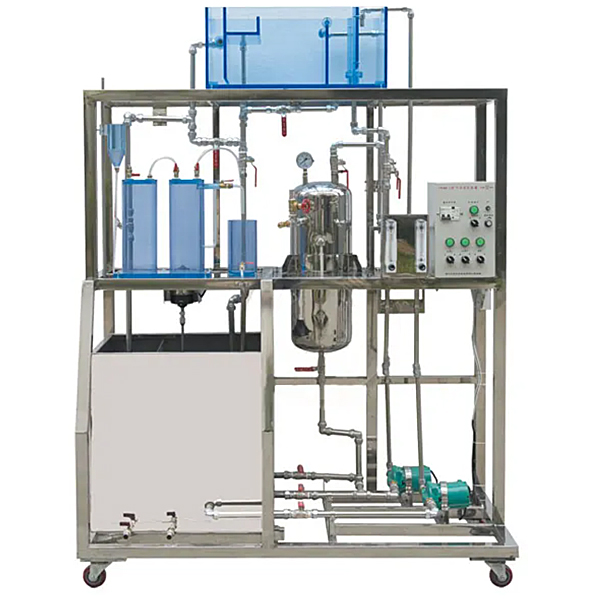

平流式加压气浮实验装置

气浮实验是研究比重近于1或小于1的悬浮颗粒与气泡粘附上升。

通过本实验，希望达到下述目的：

1、进一步了解和掌握气浮净水方法的原理及工艺流程；

2、掌握气浮法设计参数“气-固比”及“释气量”的测定方法及整个实验的操作技术。

二、主要技术指标及参数：

1、环境温度：5℃～40℃

2、处理水量0.3m3/h，

3、处理效率：悬浮物去除率达95%以上。
4、溶气系统：溶气压力0.3~0.5MPa，

5、气泡颗粒大小直径为20-30μm ，

6、含气体积比≥3%，

7、释气量与饱和值比＞0.9。

8、回流比30%

9、溶气罐参数为；Ø100×800mm、304不锈钢材质、工作压力0.3-0.5Mpa（可调）、容积13L；

10、设计进、出水、浊度等：

进水: 浊度：50°～100°             出水：5°～15°

进水: 颗粒杂质：20～80mg/L        出水：2～8 mg/L

进水: pH       6～9                出水：6～9

11、装置外形尺寸：长×宽=1200mm×400mm×1700mm、

12、工作电源：AC220V±10%、50Hz，单相三线制，功率1800W，安全保护：具有接地保护、漏电保护、过流保护；
