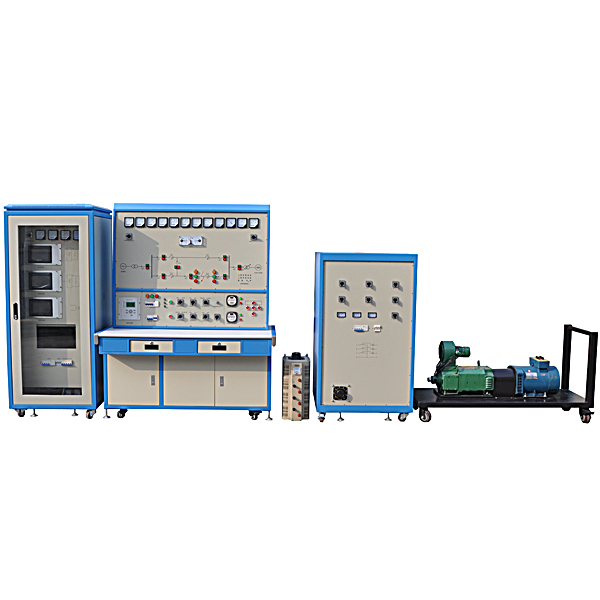

电力系统自动化实验装置

设备入口均设有漏电保护器。

整个实验系统控制电源（包括继电器辅助电压）均采用安全电压以内的直流24V电源。实验信号要求按照电力系统二次标准输出，且严格控制输出功率，杜绝触电隐患。

1、发电机组控制屏

发电机组控制屏与发电机组相连，完成发电机组的励磁调节、调速及系统并列功能，为发电厂自动化提供条件。

发电机组控制屏由测量仪表单元、调速系统、励磁系统、准同期装置、一次接线图、三相模拟断路器、互感器、励磁整流模块、调速整流模块等组成。

测量仪表单元：包含直流电压表、直流电流表各2只，分别指示原动机电枢电压和电流、发电机励磁电压和电流；交流电压表2只，分别指示机端电压和系统电压；频率表两只，分别指示机端频率和系统频率；三相有功功率表1只，三相无功功率表1只，分别指示发电机组有功和无功负载。

设备运行参数：

设备工作电压为AC380V、50Hz。进线为三相五线制。

设备允许工作环境温度至少在-10℃－+40℃范围内。

设备允许环境相对湿度不低于85％（25℃）。

设备整机容量低于10kVA，电流小于20A。

2、电力系统综合自动化实验系统（实验台）

电力系统综合自动化实验系统实验台提供了一个典型的电力系统运行一次主系统。

实验台由模拟一次主系统、多功能微机保护装置、短路设置模块、指示仪表等构成。

设备运行参数：

设备工作电压为AC380V、50Hz。进线为三相五线制。

设备允许工作环境温度至少在-10℃－+40℃范围内。

设备允许环境相对湿度不低于85％（25℃）。

设备整机容量低于10kVA，电流小于20A。。

电力系统自动化实验装置,数控车床技术考核实训装置

近年来，--数控技术的广泛应用，学校越来越注重培养生产、技术服务等岗位需求的实用型、技能型专门人才，进一步提高学生的动手能力和分析解决问题的能力，全面学习掌握数控系统的控制原理、数控编程、电气设计方法及安装调试与维修。但是，大多数高校面临缺乏此类的数控培训设备。为此，本公司开发了数控车床电控系统原理及调试维修实验台实习装置。使用该装置可以使学生掌握数控车床系统控制原理、电气设计方法、元器件的选择、车床电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程等多项实验内容，达到工业生产现场实习效果。该装置采用开放式结构、模块化设计，既可用于教学、也可用于课程设计、毕业设计和实训，有利于提高学生设计数控机床电气控制系统、诊断数控设备故障的能力，使受训对象最大限度地适应和满足市场需求。该装置也可以帮助科研技术人员进一步了解数控车床结构，同时也为技术人员进行数控车床系统的二次开发提供了必要条件。该实验装置的主要器件均选用工控产品。
一、实训台配有：四工位电动刀架1台、主轴电机与编码器1套、冷却泵1台、伺服电机2台、车床1台及X、Z限位开关和机床零点、润滑系统等。
二、实验台技术参数：
1、输入电源：AC380V（三相五线制）、50HZ
2、故障考核36项
3、工作环境：温度-200C～400  C
4、整机容量：≤8kVA；
5、实验台尺寸：长×宽×高（mm）=1000 mm×650 mm×1800 mm；
6、具有数控车床故障诊断维修考核功能，可设置数控车床36个典型的电气故障。考核系统采用智能考核的方式，并具有联网的功能。故障可通过计算机设置，也可在智能考核终端上设置。学生对故障现象进行分析，在考核终端上输入相应的故障代码进行故障排除，多台设备可通过无线网络和上位机进行联网，对教师登陆、学生考试、故障题库、分别设置集中管理。并能对考试结果进行分析评估、存档、打印。
三、产品结构和组成
1．系统由机床实训柜、6432数控车床等组成。
2．机床实训柜采用铁质亚光密纹喷塑结构，正面上部为网内电压、电流、状态指示灯等监控原器件，中部为机床电气柜，柜内器件布局与实际机床厂的模式一致。电气柜内的电气安装板上面装有变频器、伺服驱动器、交流接触器、继电器、保险丝座、断路器、开关电源、接线端子排和走线槽、智能型故障模块等；电气柜后部还设有变压器和接地端子等。
3．机床实训柜正面和二侧装有带锁双向对开透明门，方便使用、安全、防尘。背面装有二扇对开门，底部装有4只万向轮，并配置刹车装置，方便移动和固定。
4．系统采用三相四线AC380V交流电源供电，并设有漏电保护器、指示灯指示和保险丝等，具有过载保护、短路保护和漏电保护装置，在电压异常或出现短路情况时自动动作，保护人身和设备安全。
5．数控系统采用发那科厂家的主流数控系统，能满足不同类型机床的实训教学。
