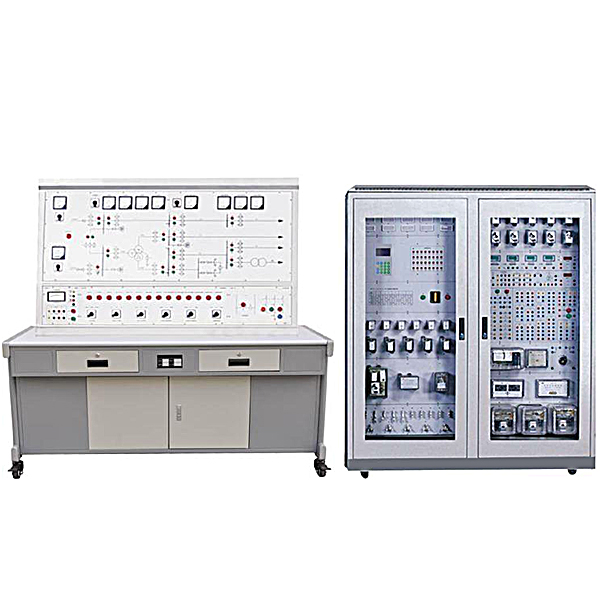

电力继电保护自动化实训装置

设备入口均设有漏电保护器。

整个实验系统控制电源（包括继电器辅助电压）均采用安全电压以内的直流24V电源。实验信号要求按照电力系统二次标准输出，且严格控制输出功率，杜绝触电隐患。

1、电力自动化及继电保护综合实验系统

电力自动化及继电保护综合实验系统提供了一个典型的电力系统运行一次主系统，同时为继电保护实验提供一次系统平台。

实验台由模拟一次主系统、多功能微机保护装置、常规继电器、二次电气控制等构成。

多功能微机保护装置：

多功能微机保护装置既可用于各种继电保护实验，也可在电力系统实验中作为线路保护装置使用。

要求包括以下：

10kV馈线微机保护装置模块

35kV线路微机装置模块

110kV线路成组微机保护装置模块

变压器主保护装置模块

变压器后备保护装置模块

电容器微机保护装置模块

电动机微机保护装置模块

发电机差动保护装置模块

发电机后备保护装置模块

数字式电流继电器、数字式电压继电器、数字式功率方向继电器、数字式差动继电器、数字式阻抗继电器、数字式反时限电流继电器等数字式继电器模块，可通过菜单选择不同的功能模块灵活实现。

为了方便实验接线，在实验台内部已经将多功能微机保护装置的电压、电流输入端子、保护跳闸和合闸信号以及断路器跳、合位开入状态信号引到实验台面板上。由于线路保护、变压器主保护和后备保护的接线不同，因此面板上设置有不同的保护接线端子区。

电力继电保护自动化实训装置,电动窗/中控门锁/后视镜维修实训台

一、产品简介
     该设备采用  汽车驾驶侧前后车门实物为基础，充分展示汽车车门控制系统的组成结构和工作过程。
适用于中高等职业技术院校、普通教育类学院和培训机构对汽车车门控制系统理论和维修实训的教学需要。
二、功能特点
1.真实可运行的汽车车门控制系统，充分展示汽车后视镜系统、中控门锁系统、电动窗系统和防盗系统的组成结构。
2.操纵后视镜开关、中控门锁开关和电动窗开关，可真实演示汽车后视镜系统、中控门锁系统、电动窗系统和防盗系统的工作过程。
3.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；UV平板喷绘面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车后视镜系统、中控门锁系统、电动窗系统和防盗系统的工作原理。
4.实训台面板上安装有检测端子，可直接在面板上检测汽车后视镜系统、中控门锁系统、电动窗系统和防盗系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5.实训台提供了学习车门系统拆装的工作平台。
实训台面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
6.实训台工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
7.机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器：进入软件后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器：进入软件后采用视频的形式播放内容，视频内容应包含：零件名称（扫描二维码可看零部件名称）、拆装演示（包含拆卸、装配）、虚拟拆装（包含整体、低速轴、中速轴、高速轴、箱盖、箱座）
圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器：点击进入后自动跳转到edrawings界面，模型均为三维模型，通过点击零部件显示零部件名称，可360°全方位旋转、放大、缩小、平移，同时可通过移动零部件功能，将整个减速器进行拆卸组装，同时可以选择主页按钮回到减速器最初始的状态。圆锥齿轮减速器、一级圆柱齿轮减速器增加了插入横断面功能，可自由拖动横断面观察减速器内部结构。
