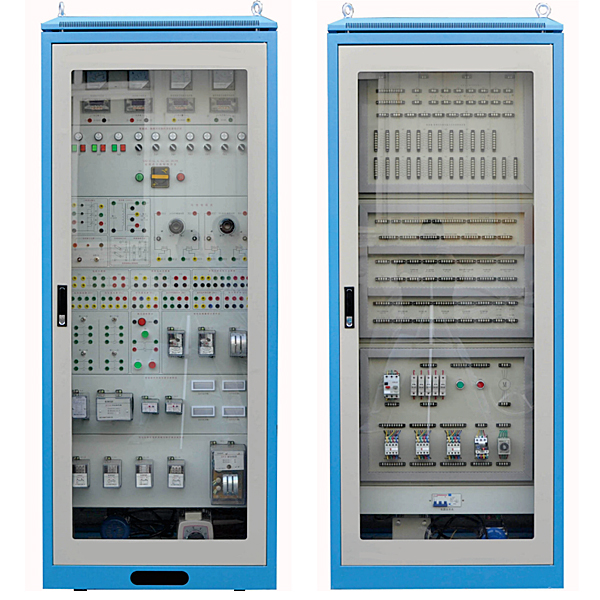

二次回路实验装置

本装置是根据《中华人民共和国职业技能鉴定规范·电力行业（送变电安装专业）》，参照变电二次安装施工及验收规范和相关标准，参考电力行业职业技能鉴定指导中心所编写的变电二次安装工培训大纲、题库要求而研制的。即可作为电力行业变电二次安装工初级至高级技师的培训考核装置。同时也可用于其它行业对电气二次设备和二次回路的培训考核。

二、特 点

1.全面性：基本覆盖变电二次安装工初级、中级、高级至高级技师中的考核鉴定项目；

2.开放性：整套装置采用实物与半实物相结合的模式，所有器件、电路均可由学生（员）自主安装、接线调试，能全面考核学生（员）的实际动手能力，适合教学和培训使用。

三、技术指标

1.输入电源：三相五线～380V±10%  50Hz

2.工作环境：温度-10℃～+50℃ 相对湿度＜85%（25℃） 海拔＜4000m

3.装置容量：＜3kVA

四、实训项目

变电二次安装工常用材料及器具实训部分

1.二次专业常用绝缘材料的认知

2.二次专业常用工器具的认知

3.万用表、兆欧表的认知

变电二次安装二次电气设备实训部分

1.电压互感器的安装与多种二次接线方式认知

2.电流互感器的安装与多种二次接线方式认知

3.典型控制开关的安装与认知

4.变电站盘用仪表的安装与认知

5.变电站保护型电流、电压继电器的安装与认知

6.变电站保护型中间、时间继电器的安装与认知

7.变电站保护型信号继电器的安装与认知

变电二次隔离开关闭锁电路实训部分

1.隔离开关位置指示电路接线实训

2.单母线系统的隔离开关闭锁接线实训

3.单母线分段带旁母的隔离开关闭锁接线实训

4.双母线系统的隔离开关闭锁接线实训

二次回路实验装置,平面机构技术实验台

该实验台能较好地完成从机构运动方案创新设计、仿真、拼装到运动参数测试分析全过程。可培养学生对机构运动方案的创新设计，并自己动手搭接机构，研究机构的运动参数，是培养学生掌握测试分析和实践动手能力的综合实验台。适用于机械原理、机械设计、机械创新设计等课程开设平面机构设计性、综合性和创新性实验，是构建开放性创新型实验室的重要设备之一。
实验项目
1、平面机构组成原理的拼装及仿真设计实验
2、平面机构运动参数测试分析实验
3、计算机软件虚拟实验
实验内容
平面机构组成原理的拼装及仿真设计实验
（1）齿轮-对心曲柄滑块机构
（2）齿轮-偏置曲柄滑块机构
（3）等速运动-等加速等减速运动规律凸轮机构
（4）简谐运动规律凸轮机构
（5）槽轮机构
（6）齿轮—曲柄摇杆机构
（7）曲柄摆块-齿条齿轮机构
（8）摆块机构
（9）摆动导杆-对心滑块机构
（10）摆动导杆-偏置滑块机构
（11）正弦机构
（12）摆动导杆-双摇杆机构
（13）齿轮-齿轮齿条机构（手动）
