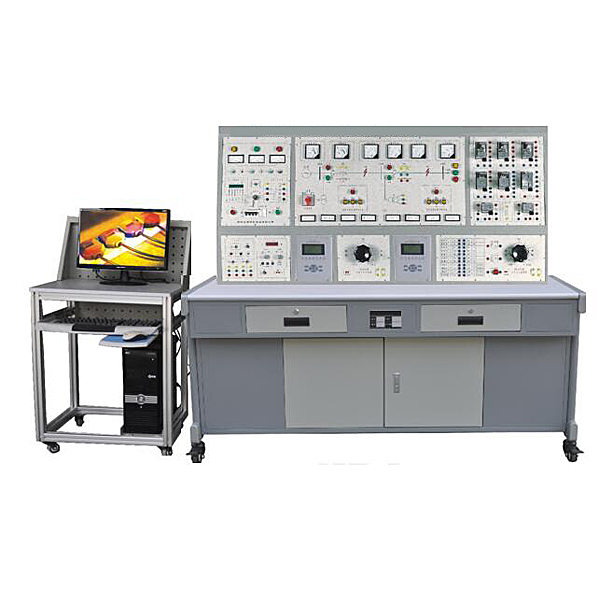

电力系统微机保护实验台

一、装置的安全保护体系

三相四线制电源输入后经隔离输出（浮地设计），总电源由三相钥匙开关控制，设有三相带灯熔断器作为断相指示与保护。

控制屏电源由接触器通过起、停按钮进行控制。

屏上装有电压型漏电保护装置和一套电流型漏电保护装置，控制屏内、外或强电输出若有漏电现象发生，即告警并切断总电源，确保实验安全。

三相调压器原、副边设有过流保护技术，相间、线间过电流或直接短路均能自动保护。

设有定时器兼报警记录仪（服务管理器），对违章使用的次数进行记录，为学生实验技能的考核提供一个统一标准。

二、实验项目

系统实验

模拟系统正常﹑最大﹑最小运行方式实验

模拟系统短路实验

保护装置静态试验

微机保护装置基本功能试验

微机定时限过电流保护

微机无时限电流速断保护

微机带时限电流速断保护

阶段式电流保护

运行方式对保护灵敏度的影响及灵敏度校验

电流电压连锁保护

反时限保护实验

阶段式过电流保护与自动重合闸前加速

阶段式过电流保护与自动重合闸后加速

电力系统微机保护实验台,平面及空间机构实验台


一、概述
本实验平台是在吸收了国内教仪市场同类装置的优点的基础上精心设计的，它集搭建灵活，组装方便，展示美观于一体。是一款实用性强，供高校机械专业师生进行平面运动机构方案创新设计的平台。
二、主要特点
1. 根据机构组成原理和杆组（包括高副杆组）迭加原理设计，能使学生通过实验进一步掌握机构组成理论，熟悉杆组概念和机械传动的基础知识，为创新设计奠定良好的基础；
2. 可组成性能各异的平面的、空间的组合机构传动系统，有利于培养学生机构传动系统方案的设计能务；
3. 本实验装置各传动系统层次分明，连接可靠，不会产生构件之间的运动干涉或脱离，且能手动也可电动；
4. 该实验装置和连接方式具有设计巧妙，使用节范围大，拆装轻松方便，结构紧凑，元件之间的通用性好，拼装方案多等特点。
5. 实验台拼装调整灵活方便，各杆尺寸准确；
6. 实验台能拼装不少于40余种的机构，拼装的机构能灵活运动，无卡滞干涉现象。
7.机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器：进入软件后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器：进入软件后采用视频的形式播放内容，视频内容应包含：零件名称（扫描二维码可看零部件名称）、拆装演示（包含拆卸、装配）、虚拟拆装（包含整体、低速轴、中速轴、高速轴、箱盖、箱座）
