一、概 述

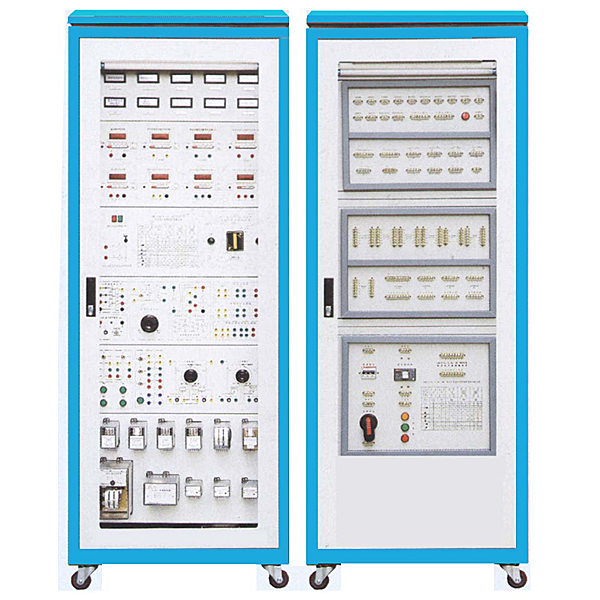

本装置是为了适应高职高专教育改革与发展的需要,以培养技术技能型人才而开发的产品,其中电气设备主要包括互感器和开关电器,采用实物,配有与该实物相关的安装接线和运行操作,增强了感性认识,强化了现场应用知识;二次部分主要包括断路器的控制回路与信号回路;中央信号和其他回路等。
本装置适用于发电、供电和电力自动化等相关专业的实训教学,也可供从事继电保护及二次回路的设计、安装和运行的工程技术人员参考。
二、实训项目
(一)互感器实训项目
1.电压互感器特性测试
2.电压互感器接线方式
3.电流互感器特性测试
4.电压互感器接线方式
(二)开关电器实训项目
1.塑壳断路器的原理与接线
2.隔离开关的原理与接线
3.负荷开关的原理与接线
4.自动重合闸的原理与接线
(三)二次部分实训项目
1.信号继电器
2.中间继电器
3.冲击继电器
4.闪光继电器
5.断路器的基本控制回路
6.断路器的防“跳跃”闭锁回路
7.灯光监测的断路器的控制回路
8.灯光和音响监视的断路器控制回路
9.有信号继电器的信号起动回路
10.重复动作手动复归的中央信号装置
11.重复动作自动复归的中央信号装置
12.闪光信号装置
