智能电网变电站综合自动化仿真实训台

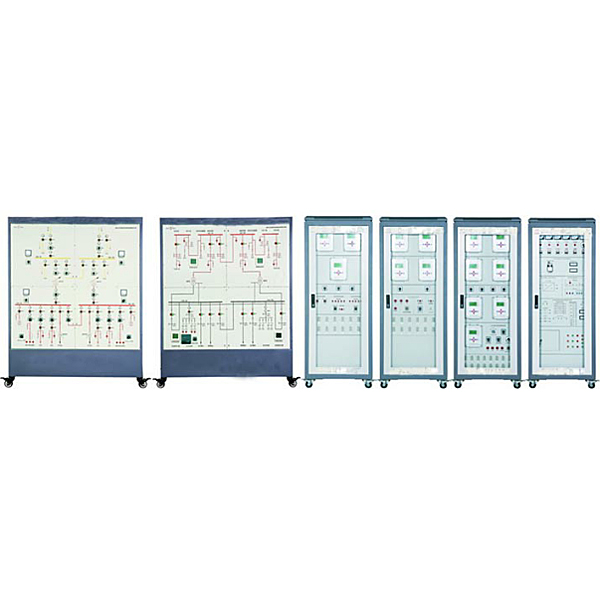

该系统由一次系统屏、二次保护柜、变电站后台系统三部分组成。一次系统采用典型的110kV变电站工程为模型，设两台主变，均为有载调压型；设两路进线，110kV侧和10kV侧采用单母分段,35kV侧采用单母分段带旁母接线。二次部分全部采用微机型继电保护装置和测控装置，分为四个保护柜安装；能上传数据，接受监控主机命令，完全满足“四遥”功能和远动的要求。同时采用多串口卡，很好地解决了保护装置与后台系统间通讯瓶颈问题。

二、 特 点

1. 设有典型完整的一次系统，开关、刀闸采用不同类型开关操作，互锁设置完备。 电气回路可设置多种类型故障；

2. 二次继电保护装置配置完整；

3. 间隔层设备性能良好，运行可靠；

4. 通信系统具备独立的通信信道，满足无人值班要求；

5. 成套性好，一次系统、二次系统、监控系统配置齐全；

6. 开放性强，保护测控装置采用标准通讯协议，软件系统采用工业组态软件，开放协议。

三、实训项目

线路保护类

(1) 系统正常﹑最大﹑最小运行方式

(2) 电气系统短路

(3) 微机保护装置基本功能测试

(4) 微机定时限过电流保护

(5) 微机无时限电流速断保护

(6) 微机带时限电流速断保护

(7) 阶段式电流保护

(8) 运行方式对保护灵敏度的影响及灵敏度校验

(9) 电流电压连锁保护

(10) 反时限保护实验

(11) 阶段式过电流保护与自动重合闸前加速

(12) 阶段式过电流保护与自动重合闸后加速

(13) 功率方向过电流保护

智能电网变电站综合自动化仿真实训台,机械基础创意实验台

概述：
创意组合机械系统装配训练综合实验台以全新的机械基础创新、教学、实验、培训新理念，运用模块化、人机工程学设计理论，高精度制造技术制造而成。配有多媒体模拟实验教学软件，是学习者巩固机械基础理论和培训掌握机械安装、调试、测量的实际操作技能的必备实验设备（大学本科、专科适用）。
一、实验目的和意义
1)通过实验将枯燥的机械概念通过实体的运行得到直观体现。使学习者获得学习的兴趣和理论概念的巩固。
2)通过实验使学习者建立起清晰的机械装配、安装调整及同轴度、平行度等形位公差的概念。
3)通过实验获得对分析、评判处理机械加工误差、装配误差等系统综合误差对机械传动性能影响的实际能力。
4)通过实验使学习者学会和掌握机械工卡量具的使用和获得长度测量、角度测量等尺寸与形位公差测量的相关知识。
5)该设备可供6-8个学生双面操作，零件存放有序，便于实验和管理。
二、实验内容
实验（教程）一、机械传动系统的组成
实验1：机械系统辩识；
实验2：执行安全开关的锁定（关闭）/解锁（开启）操作；
实验３：用水平仪测定表面的方位；
实验４：装配和对准电机
实验（教程）二、链联接的安装与测量
实验1：测量键和键槽的实际尺寸；
实验2：根据所给键槽制作平键；
实验3：用键装配轴和轮毂；
实验4：使用带式制动器测量轴的力矩。
实验（教程）三、动力传输系统的安装
实验1：轴的几何尺寸测量；
实验2：滚动轴承的安装及校准；
实验3：安装爪形弹性联轴器（梅花形弹性联轴器）；
实验4：使用直角尺和塞尺对相连的两轴进行校准。
