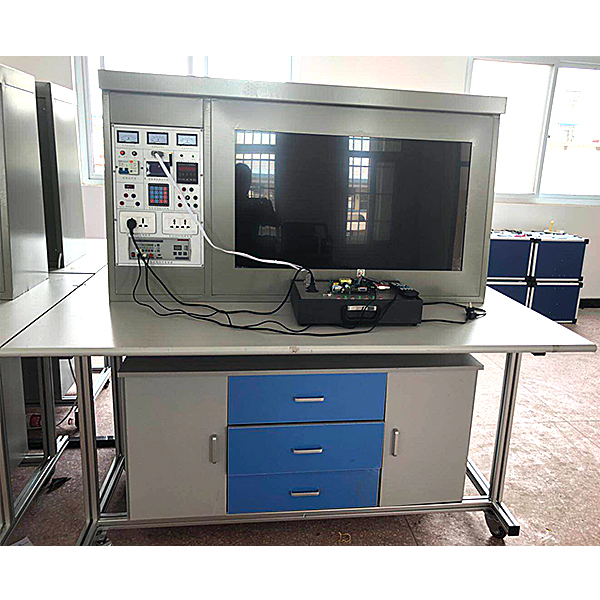

液晶电视机维修技术实训装置

" 家电音视频维修技能实训考核装置"是根据中华人民共和国劳动和社会保障部发布的《"家用电子产品维修工"职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研发的产品，适合高职院校、职业学校的应用电子技术、电子电器应用与维修等专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。

二、技术性能

1.输入电源：单相三线制AC220V±10% 50HZ

2.工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃）

3.整机容量：＜300VA

4.安全保护：动作电流≤30mA、动作时间≤0.1s

5.外形尺寸：160cm×80cm×135.5cm

三、系统组成

1、控制及交流电源部分

（1）提供单相交流电源、线间直接短路自动保护装置。控制实训台工作电源。

（2）提供～220V插座1只，为外部仪器提供工作电源。

2、直流电源部分

（1）开关电源：+5V，+24V、12V 。

（2）彩色电视信号发生器：采用大规模可编程逻辑控制器和具有像素级算法的高清晰度彩色信号源。有着图象清晰、时序精确（图形、采样率高,色彩准确、图形选择有16频道 电视信号形式：分为圆、点、格、黑白格、彩色、单色等16种形式，可通过 按键直接选择（输出信号：有视频、伴音（中频6.5M）、射频输出接口） 信号制式：PAL-D/K.

 ( 3)显示图象共16幅 , 彩条 ,白光栅 , 红光栅, 绿光栅, 蓝光栅,黑光栅  ,12级阶梯 ,  十字中心及显示幅值  , 四阶棋盘 , 彩色棋盘.

四.智能实训考核系统

1、计算机可以监控1-126台家用电器智能考核台

2、已设置多个故障点。

3、具有发卷功能

4、具有收卷功能

5、具有单台和全部实验台清零功能

6、具有自动检测各家用电器考核台的通讯联机情况

7、可以生成学生个人成绩单

液晶电视机维修技术实训装置,机械系统搭接实训台

一、概述：

该实验台的功能主要是为学生提供了手动拼装复杂机械系统的实训平台，让学生设计并拼装可实现不同运动要求的复杂机械系统。同时实验台在主要构件上设计了安装传感器的位置，并配备了检测系统和数据处理软件，学生可通过运动参数变化曲线，了解不同复杂机械系统中的运动构件的运动规律和运动学特性。

二、实验功能要求：

1、它将单一的机械零件，通过实体操作，达到机械传动中各种传动效果，使学生将所学的理论在实践中得到运用。

2、掌握实际安装中的零件加工精度对装配的影响，了解平行度、直线度、同轴度、定向、定位、跳动等各种形位公差的概念和作用。

3、掌握工作中各种工卡量具的使用。

4、通过对机械传动的安装，充分了解安装误差对机械传动工作过程所产生的各种损坏和振动噪声等。

5、要求在主要构件上设计安装传感器的位置，并配备了检测系统和数据处理软件，通过实验了解直动机构位移、速度、加速度；摆动机构摆动角位移、角速度、角加速度及回转轴转速、回转不匀率等运动参数的测定方法。通过运动参数变化曲线，了解不同复杂机械系统中的运动构件的运动规律和运动学特性。

6、通过对所安装的各种传动机构测试、分析，--安装误差对测试精度的影响，能及时对照理论与实测的效果，分析找出其存在的问题。

三、实验台结构组成要求：

（1）实验台分为左、右二个实验操作工作区，分别由二台电机传动。可同时由二组学生在该实验台上进行实验操作。左边实验操作工作区主要可完成机械传动创新搭接及传动特性测试实验；而右边实验操作工作区主要完成机构运动创新搭接及机构运动特性测试实验。
