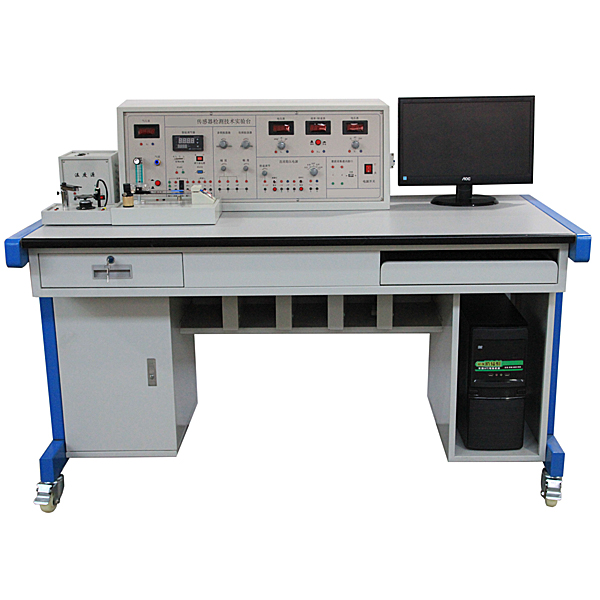

传感器检测与转换技术实验台

　传感器与检测技术实验台由主控台、振动源、温度源、转动源、传感器和相应的实验模板、数据采集卡及处理软件、实验台桌六部分组成。

1、主控台部分

提供高稳定的±15V、＋5V、±2V~±10V可调、＋2V~＋24V可调八种直流稳压电源；主控台面板上还装有电压、频率、转速显示。 音频信号源（音频振荡器）1KHz~10KHz（可调）；低频信号源1Hz~30Hz(可调)；气压源0－20kpa可调，数字电压表：量程 0～20V，精度高；频率/转速表：频率 1～9999Hz，转速 1～9999rpm；计时器： 0～9999s，精确到 0.1s；高精度温度调节仪表（控制温精度±0.5℃）；RS232计算机串行接口。

2、三源板

加热源：0～220V 交流加热，温控在室温～150℃；转动源：2～24V 直流驱动，转速可调 0～3000rpm；振动源：振动频率 1Hz～30Hz（可调），共振频率 12Hz 左右。

3、LABVIEW数据采集卡及处理软件：

数据采集、接口部分采用USB接口，方便用户的实际使用。该采集器既能满足完全的实验要求，取代现有的仪表显示读数，也可作为科研人员直接的科研开发使用。具体技术指标如下：

1）3通道16位输入，最大钳位±20v，必须实现，为了防止烧坏通道。最小分辨率1mv，连续最大采样频率100khz，曲线必须光滑。 维修电工电子电机与职业资格培训考评仿真软件（提供版权证书并现场演示）：本软件为apk的格式，可在PC端使用，也可在移动端使用，本软件即可手动设置故障也能自动设置故障，本软件通过电路图中绿色的框选择手动设置故障点（最多可以设置39个故障点），也可以通过系统自动进行随机1个故障点设置，随机两个故障点设置，随机三个故障点设置，随机四个故障点设置，随机五个故障点设置，本软件内有工具箱，元件库，放大镜，电路图等功能，可通过工具箱可选择万用表进行检测，通过元件库选择合适的元件，通过放大镜可以清楚的了解各个元器件及电路。本软件通过电动机星三角启动控制电路故障的设置，并经过种种排查，让学生了解电动机星三角启动控制电路的工作原理及电路结构。

2）所有传感器实验采样和控制软件必须用labview采集和控制。软件采集设置可分单步采样、定时采样、双向采样、与动态采样。在单步采样时可以以最小二乘法与端点法分析其最大非线性误差或最大迟滞误差，在动态实验时可以分析其输入波形的频率、振幅或转速。支持打印功能，能把实验结果在实验结束后即可打印出来。采集卡硬件具有程控放大功能，在测量小电压时能有很高精度。分辨率为1mv。学生可以自己编程和调试。
3）三用表仿真软件（提供版权证书并现场演示）：

本软件为apk的格式，可在PC端使用，也可在移动端使用，本软件的功能有：电阻的测量、交流电压的测量（测量变压器，若变压器测量烧坏多用表时，冒黑烟提示并可以重置多用表）、晶体管的极性判断、直流电压测量（通电流表档时灯光亮）、直流电流的测量、以及电容好坏的判断。本软件可任意拖动红色与黑色笔头，2个笔头拖拽至被测物体上定位时显示红圈，如未定位准确无红圈显示，并在进行错误操作的时（如所选量程错误、所测数据错误等等），仪表指针将无反应、提示错误重新测量等，本多用表可选择交流电压档，直流电压档，电阻档，电流档，电阻调0，并且可放大显示数据，可清楚观看所测数据大小。学生可以通过本软件学习多用表的正确使用方法。

传感器检测与转换技术实验台,汽车智能传感器实验装置


一．产品简介
本产品以汽车各类型传感器与执行器实物为基础，展示传感器与执行器的结构工作原理、传感器和执行器模块接线考核,测试与演示系统工作原理及过程。
适用于中高等职业技术院校普通教育类学院和培训机构对汽车传感器与执行器的理论和维修实训的教学考核需要。
实验箱体积小，质量轻，适用于任何场所摆放。
二．主要用途
1．适用于各类型院校及培训机构对汽车传感器与执行器理论和维修实训的实训教学需要。
2．适用于汽车传感器与执行器模块的结构与原理认知、接线演示、功能动态演示、实验测试与验证、故障检测与维修、故障诊断与排除等教学需要。
三．结构组成
空气流量传感器、
进气压力传感器、
温度传感器、
电控节气门传感器、
爆震传感器、
雨水传感器、
曲轴位置传感器、
车身高度传感器、
转向角度传感器、
霍尔效应传感器、
水温传感器、
上止点位置传感器、
车速传感器、
阳光传感器、
点火系统、
空气控制系统、
喷射系统、电控发动机传感器与执行器全套实验箱等、配套的实验连接线、使用说明书与实验指导书、手提型实验箱箱体等。
