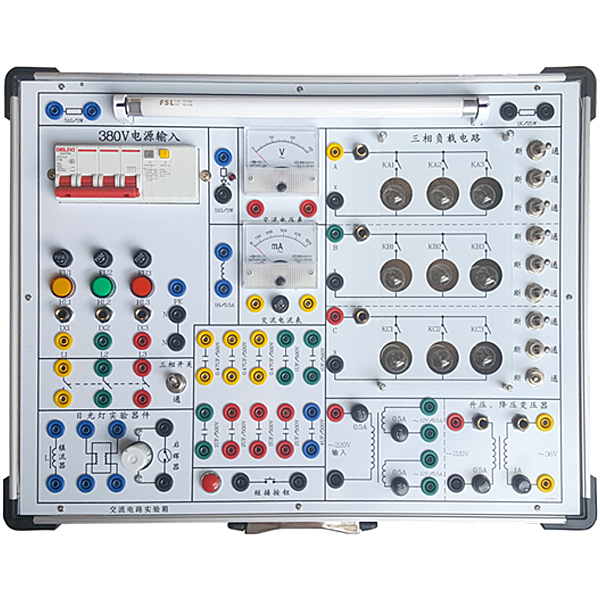

交流电路系统实验装置,智能液压传动综合实训台1、电源:交流输入三相四线380V10%。2、配三相四线带漏电保护电源开关。3、有三路短路保护、三路电源指示灯、三相四线电源输出接线端子和三路电流测量接口。

交流电路系统实验装置,智能液压传动综合实训台


一、技术指标
1、电源:交流输入三相四线380V±10%。
2、配三相四线带漏电保护电源开关。
3、有三路短路保护、三路电源指示灯、三相四线电源输出接线端子和三路电流测量接口。
4、配三相灯组负载:每相有三个15W灯泡,用3只开关控制通断,共9只灯泡。每相留有电流测量插孔1对,便于相电流的测量。
5、日光灯器件组:设有10W镇流器、10W日光灯管、启辉器以及用于改善功率因数的高压
电容(1μF/500V、2.2uf/500V、4.7μF/500V各3个)。
6、R、L、C元件特性组:设有1kΩ/25W功率电阻、1H/0.5A电感及1μF/500V高压电容各一只,通过实验可测试各元件的参数。
7、36V/220V升降压铁芯变压器 1只, 原、副边均设有电流测量接口,便于电流的测试,可测量原、副边电流。
8、双绕组变压器1只:220V/双路12V。
9、设置交流电压表一只,量程0~450V;交流电流表一只,量程0~500mA,带有短路保护。
10、日光灯管和灯脚装在电路板的正面方便,方便维修维护。
11、三相灯组上装有有机玻璃保护罩,既防止灯泡损坏,又保护实验导线不被烫坏,还保护了人生安全。
12、设计有专用接地保护线。
13、配套自锁紧护套实验导线12根(红、黄、绿、黑各4根),电流接口线1根。
14、机箱:坚固型铝合金框架,厚实的 ABS 塑料包角,参考外形尺寸 480×360×150mm。
二、实验项目
1、用三表法测量交流电路等效参数
2、正弦稳态交流电路相量的研究
3、单相铁心变压器特性的测试
4、三相交流电路电压、电流的测量
5、三相电路功率的测量
6、功率因数及相序的测量
7、日光灯电路接线
8、日光灯电路及功率因数的提高


交流电路系统实验装置,智能液压传动综合实训台

交流电路系统实验装置,智能液压传动综合实训台



智能数据采集系统液压实验台具有开发测试分析系统,通过对流量、压力、功率、转速、时间、温度、计算机人机画面 -- 计算机智能数据采集、分析、处理、--自动生产报表、曲线等一系列智能化动作后,完成各类常规的液压回路、各类阀泵的动静态测试等实验。通过实验,对液压系统的性能测试、智能控制、远程控制及液压系统和计算机的通讯技术得以掌握和提高。
1 液压泵站部分技术要求
① 由1台手动变量柱塞泵(做定量泵用,方便调整流量大小)和1台限压式变量叶片泵组成,分别设置独立的液压回路。
② 手动变量柱塞泵最大流量80ml/r,额定压力20MPa,配6级电机30kW;限压式变量泵 (叶片泵)排量20ml/r,额定压力12MPa,配4极电动机7.5kW。
③ 油箱:公称容积大于 200L;附有液位、油温指示计,吸油、回油滤油器、安全阀(分别配),分别设置回油口,出油口,一个泄油口(液面以上回油箱)。
④ 泵站系统管路设计和液压元件、辅件的选用需满足回路的最大工作压力和流量。
⑤ 测量电机的输出功率(油泵的输入功率)方式:测电机的输入功率,配上电机的传动效率曲线图(电机厂家提供)算出电机的输出功率(油泵的输入功率),电机和油泵直联。
⑥液压气压传动设计与控制虚拟仿真软件

本软件基于unity3d开发,软件采用三维漫游的形式,可通过键盘控制移动,鼠标控制镜头方向,界面设有首页、帮助、全屏、元件认知、回路搭建、关键元件测试、典型系统测试界面。
1.元件识别采用了自动播放的形式,介绍了设备上的邮箱、液位计、油泵机组(此处介绍弹出液压符号、原理与介绍,点击确定进入下一项介绍)、阀架、压力表、传感器等
2.元件拆装分为学习模式与考核模式,内置电磁换向阀、板式溢流阀、柱塞泵、过滤阀、电液伺服阀,学习模式中提示拆卸顺序,高亮显示,考核模式时拆卸与安装均无提示,拆装顺序出错时,将不能再进行下一步的拆装。工具栏内设有可拖拽的密封件、泵、阀、滤油器、六角扳手、管钳、活扳手、呆扳手、M5螺丝。
3.液压元件构建设有单向阀(液控、锥阀芯、球阀芯)、换向阀主体结构(O型、Y型、H型)、液压缸(拼装柱塞、双作用单出杆、双作用双出杆、单作用双出杆、单作用单出杆)等的构建,每种构建实验都采用了图形化的方式,通过拖拽设定好的图形,进行构建,图形库中有混淆图形。
4.液压选型是通过液压原理图,然后选择泵的公称排量(12项,含11项混淆项)和压力等级(5项,含4项混淆项)、电磁溢流阀的选择(3项规格、3像压力等级、3项流量等级,均有混淆项)、滤油器的选择(多项选择含混淆项)、伺服阀的选择(多项选择含混淆项)、选择错误系统将自动进行提示正确答案,选择完后根据提示拖拽相应的工具到高亮部位。
5.回路检查是通过选择正确的配件,包含密封圈的选择、检查阀门开关等。然后下一步骤进行开机,根据提示开机,开机后进入监控界面,根据提示逐一开启设备,提示的形式为文字与按钮高亮,
