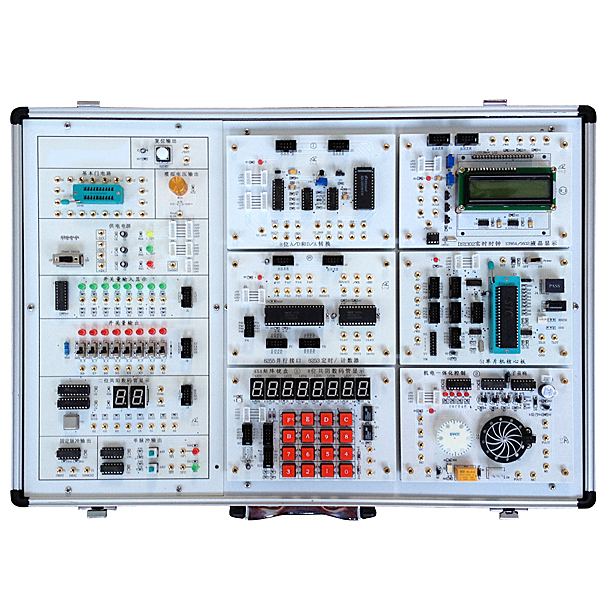

ZRSYX-MDZ模块化电子设计创新实训箱是针对电子设计应用的创新实训而研发的一种完全模块化的创新实训箱。提供给学生的可以是一套完全独立的完整的器件，由学生自己焊接组装、调试，也可以是一套组装好的具有专门功能的单片机或EDA应用小系统，学生可以自己写程序，实现自己的功能，培养学生的动手能力、分析问题和解决问题的能力，为培养高素质的应用型人才打好扎实的基础。
一、总体硬件组成和结构形式
1、由铝木合金箱体、高性能线性电源（也可以USB取电）、基础信号源、单片机实训模块接入区和单片机实训模块等组成。
2、实验箱供电电源交流单相220V/50Hz。
二、详细技术参数
1、基础信号源
1）提供+5V/2A 电源，由三组4芯电源座输出。
2）提供±12V/1A，由2组5芯电源插座输出。
3）提供0～5V连续可调模拟量输出1路，作为 A/D转换的模拟量。
以上每路电源均设置短路、过流保护功能。
4）提供8路开关量输入和输出电路，输入和输出接口分别用8芯排线引出。
5）设置2位共阴或共阳数码管，段码用8芯排线引出，位码用镀金插孔引出。
6）提供二路带消抖±单脉冲信号输出。
7）设置1MHZ和500KHZ国定脉冲输出。
8）设置IC-14集成电路插座一个，用于灵活扩展常用门电路。
9）设置高电平和低电平复位电路个一路。
10）设计有4相5线步进电机、5V直流电机及其驱动电路。
以上电路输出端均带保护电路，在接线错误时，不会损坏设备。
模块化电子创新设计实验台,程控交换原理实训装置
本实验箱是根据《程控交换原理》教材，并结合教学和实践的需要，研究开发的一套实验系统。系统采用模块化结构设计，软硬件结合，模块之间联接灵活，测试方便。
一、系统特点
1、集成了三种交换网络：人工交换、空分交换、时分交换，再现了交换网络的发展历程；
2、模拟经典的局域交换系统的架构，将中央处理器、记发器、话路交换控制器等单元部分独立开来，让学生充分了解程控交换系统构成；
3、完善的程控交换系统管理功能，完整的实验指导文档；
4、利用单片机实现信令及信号音的产生；
5、对每一话路时隙可以随意配置，让学生充分理解时分复用、时隙交换的概念；
6、参数本地设置：可设置分机号码、通话等级、系统时间；
7、强大的系统自检功能；
8、外线接口可以与市话网相连，实现用户交换机的所有功能；
9、主叫识别功能：实验箱具有主叫识别的发送和接收功能，有助学生更清晰的理解主叫识别的原理和工作方式；
10、后台管理软件功能完备，从图形化的方式清楚的展示了程控交换原理、计费、中继等工作方式；
11、空分中继可在两台程控箱之间的任意电话间进行呼叫和通话；
12、数字时分中继可在两台程控实验箱之间八部电话同时两两互相进行通话且不影响；
二、系统构成
系统硬件主要由以下几个部分构成：
1、电源输入模块：产生整个实验箱所需要的各种电压的工作电源。
输入：AC220V±10%，输出：DC±12V±5%，+5V±5%。
2、用户接口电路：该设计中采用的四路模拟用户接口；
3、外线接口：作为用户交换机和局用交换机相连；
4、中央处理器：由MSC-51系列的单片机实现，主要实现人机界面的管理，串口通信以及参数设置及系统管理功能；
5、记发器：由MSC-51系列的单片机实现，主要实现信令的管理，CID功能，DTMF拨号话路选择，用户/外线接口指示等功能；
6、话路交换控制器：由MSC-51系列的单片机实现对时分交换单元和空分交换单元的控制。
7、机箱：铝合金材料，绿色环保，造型美观大方。外形尺寸：420×300×100mm。
