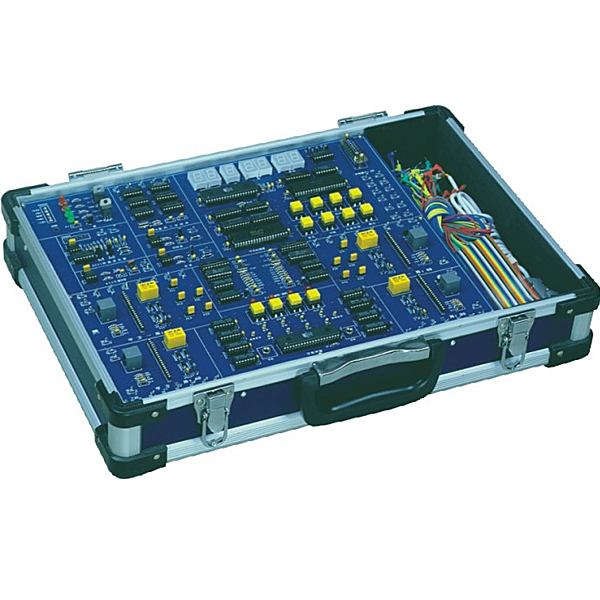

《程控交换原理》系统实训装置

一、系统特点

1、集成了三种交换网络：人工交换、空分交换、时分交换，再现了交换网络的发展历程；
2、模拟经典的局域交换系统的架构，将中央处理器、记发器、话路交换控制器等单元部分独立开来，让学生充分了解程控交换系统构成；
3、完善的程控交换系统管理功能，完整的实验指导文档；

4、利用单片机实现信令及信号音的产生；
5、对每一话路时隙可以随意配置，让学生充分理解时分复用、时隙交换的概念；
6、参数本地设置：可设置分机号码、通话等级、系统时间；
7、强大的系统自检功能；
8、外线接口可以与市话网相连，实现用户交换机的所有功能；
9、主叫识别功能：实验箱具有主叫识别的发送和接收功能，有助学生更清晰的理解主叫识别的原理和工作方式；
10、后台管理软件功能完备，从图形化的方式清楚的展示了程控交换原理、计费、中继等工作方式；
11、空分中继可在两台程控箱之间的任意电话间进行呼叫和通话；
12、数字时分中继可在两台程控实验箱之间八部电话同时两两互相进行通话且不影响；
二、系统构成

系统硬件主要由以下几个部分构成：

1、电源输入模块：产生整个实验箱所需要的各种电压的工作电源。

输入：AC220V±10%，输出：DC±12V±5%，+5V±5%。

2、用户接口电路：该设计中采用的四路模拟用户接口；

3、外线接口：作为用户交换机和局用交换机相连；

4、中央处理器：由MSC-51系列的单片机实现，主要实现人机界面的管理，串口通信以及参数设置及系统管理功能；

5、记发器：由MSC-51系列的单片机实现，主要实现信令的管理，CID功能，DTMF拨号话路选择，用户/外线接口指示等功能；

6、话路交换控制器：由MSC-51系列的单片机实现对时分交换单元和空分交换单元的控制。

7、机箱：铝合金材料，绿色环保，造型美观大方。外形尺寸：420×300×100mm。

《程控交换原理》系统实训装置,电子创新设计及电工实训装置

一、概述：

本实验与实训综合装置即能完成“电工学”“电工原理”等课程实验，又能完成“电工技能训练”“电工实训”“电力拖动控制线路与技能训练”等课目的实训，还可扩展plc可编程控制、变频技术等课程实验实训。实验部分在多孔万能通用实验板上完成，可完成交直流、振荡、磁路电路、运算放大器、整流电路、交直流放大电路等实验项目。实训考核部分在网孔板上完成，接近工业现场，动手能力强，实训方法灵活，能完成“工具及仪表的使用”，“电工基本技能训练”，“电动机的安装维护与故障处理”，“电动机基本控制线路的安装、调试与维修”，“常用生产机械电气控制线路的故障分析与处理”等实训考核项目。该装置适用高等、中等、职校及技校现有实验室更新换代或新建扩建实验室的理想产品。

二、特点：

1、即能完成电工实验又能进行电工实训考核，大大节省实验用房，节省管理人员。

2、实验部分元件盒体透明，直观性好，盒盖与盒体采用较科学的压卡式结构，维修拆装方便。元件盒在多孔万能实验板上任意插接成实验电路，方法灵活，使学生所学知识灵活运用、快速掌握。

3、实训部分在网孔板上完成，操作方便、灵活，更换便捷，接近工业现场，易扩展实训功能或开展新实训项目。

4、实验实训项目丰富，装置功能齐全。

5、设有电压型电流型漏电保护器，并有单片机自动全程监控装置过载或短路，一旦发生即可自动切断电源，故障排除后方可再次启动工作电源。能确保设备和操作者安全。

三、技术性能：

1、工作电源：三相四线（或三相五线）～380V±5%50Hz

2、温度：-10℃～40℃，相对湿度＜85%（25℃）

3、装置容量：＜1KVA

4、重量：200Kg

四、功能构成

1、电源及参数：

1.1输入电源：三相四线电源，输入时信号灯亮

1.2电源输出：总电源开启后，按下启动按钮，三相四线交流电源输出，有450V交流电压表指示输出电压。有0/1开关单独控制三相电源的输出。

1.3可调交直流电源：0～240V连续可调交流电源输出，有表指示。输出最大电流2A，同时有0-250V直流电源输出（配备一台0.5KVA单相调压器）

1.4双路恒流稳压电源：具有过载及短路保护功能，二路输出电压都为0-30V，内置式继电器自动换档，多圈电位器连续调节，使用方便。输出最大电流为2A，具有电流值预设功能。电压稳定度＜10-2，负载稳定度＜10-2，纹波电压＜5mv。
