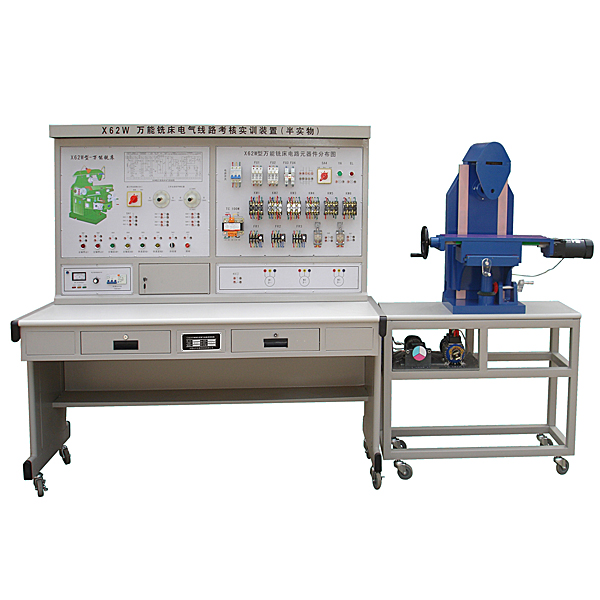

万能铣床电气技能考核实训台

一、功能特点

1、X62W型万能铣床半实物仿真模型是参照实际X62W型万能铣床的尺寸按一定比例缩小的设计；

2、本套装置电气部分的操作，能实现X62W型万能铣床各种运动，它包括：主轴正反转、工作台纵进给、工作台垂直进给及冷却泵运行，极限位置的限位保护；

3、机床电气线路的所有接点，在装置的面板上都有相应的测试点，便于学员检测故障；

4、半实物模型上所有电机的电压等级与实际的机床是完全相同；

5、半实物机床的床身采用铸件，专用模具一次成型。滚珠丝杆传动，手轮使用实际机床部件，贴近真实机床；

6、半实物机床各部件采用不同的颜色，培训时学生更加容易理解接受；

7、半实物机床活动导轨表面采用高频淬火工艺，经久耐用；

8、控制屏的故障箱内设有32个开关，通过拨动故障开关可设置相应的故障点。

二、技术性能

1、输入电源：三相四线（～380V±10%  50Hz）

2、工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔<4000m

3、装置容量：＜1KVA

4、外形尺寸：1410mm×725mm×1535mm

三、装置的基本装备

1、电源控制面板

（1）交流电源（带有漏电保护措施）

  提供三相交流电源（380V）

（2）人身安全保护体系

  屏上装有电压型漏电保护装置，控制屏内或强电输出若有漏电现象，即告警并切断电源，确保实验进程安全。

  屏上装有一套电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。

2、主令控制及图示板

  面板上安装有机床的所有主令电器及动作指示灯、机床的所有操作都在这块面板上进行，指示灯可以指示机床的相应动作。

  面板上印有X62W万能铣床立体示意图，可以很直观地看出X62W万能铣床的外形轮廓。

3、元器件安装板

  面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件，这些元器件直接安装在面板表面，可以很直观的观看它们的动作情况。

4、故障开关箱。

设有32个开关，其中1到29用于故障设置；30到32三个开关保留。
