电动葫芦电气技能实训装置

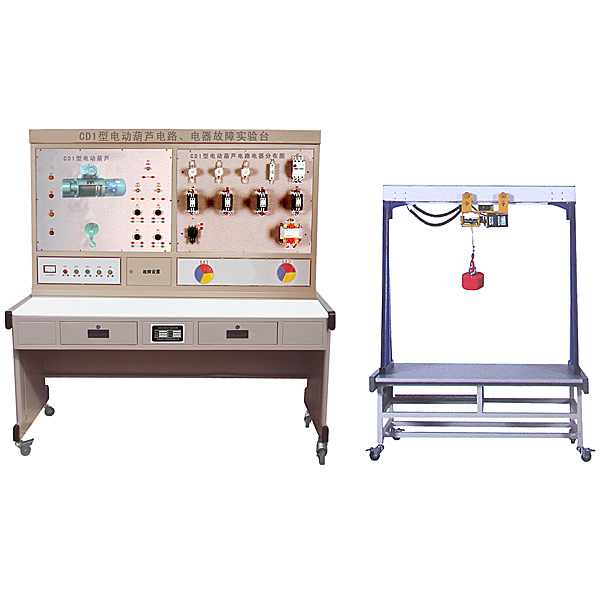

“电动葫芦电气技能实训考核装置（半实物）”是在原“电动葫芦电气技能实训考核装置”的基础上又进一步改进和提升，它增加了CD1型电动葫芦仿真半实物模型，通过接口把机床电气部分和机床的实物模型连接起来，将机床的各运动过程全部展现出来，更加真实，直观，。本装置适合于维修电工初、中、高级技能鉴定中有关机床电气部分的培训考核。

二、产品特点

1．CD1型电动葫芦半实物仿真模型是参照实际CD1型电动葫芦的功能，并按一定尺寸比例缩小而设计的；

2．本套装置电气部分的操作，能实现CD1型电动葫芦各种运动，它包括：吊钩的升降，葫芦装置的平移。

3．机床电气的所有接点，在装置的面板上都设置了相应的测试点，方便学生检测判断，同时在面板下方还设置了故障排除开关；

4．半实物模型上所用电机的电压等级与实际使用的机床是完全相同的；

5．通过故障设置，可以使学生能真实的了解到故障点与实际车床的联系，使学生掌握实际的电气线路维修保养的动手能力。

三、实训项目

1．熟悉常用低压电器的机构、原理

2．电路线路分析

3．通过观察模型的运动，了解实际运动

4．通过测量找出线路中的故障点，对故障排除

5．设置故障点，作为维修电工的技能考核装置

四、故障设置

1、吊钩启动失效。

2、吊钩能启动外，其它控制均失效。

3、吊钩上升控制失效。

4、吊钩下降控制失效。

5、平移机构控制失效。

可设置不少于12个故障。

五、技术条件

1．输入电源：三相四线（380V±10% 50Hz）

2．工作环境：温度-10℃～＋40℃，相对湿度≤85％（25℃），海拔≤4000m

3．装置容量：≤1kVA

4．外形尺寸：1430mm×750mm×1630mm

5．装置重量：≤150kg

6．CD1型电动葫芦模型尺寸： 1000mm×500mm×800mm

7．吊钩升降行程：500mm

8.平移机构行程：800㎜

电动葫芦电气技能实训装置,透明磨床仿真实训装置

一、产品功能
1、选用透明有机玻璃，零件采用铝件，能全透明地看到产品内部结构与动作。铸件表面无沙眼，加工件表面精度Ra1.6
2、所有解剖元件均能进行正常的机械运转。
3、充分展示各个细微结构和机构装配装置。
4、自动运转、演绎产品运作过程，使学生很直观的了解整体过程。
二、技术参数
1.工作台工作面尺寸（长×宽）：不小于582mm×200mm
2.磨削工件最大尺寸（长×宽×高）：不小于380mm×175mm×200mm
3.工作台纵向移动速度（无级）：2~10米/分
4.磨头垂直移动行程：不小于200mm
5.磨头纵横移动行程：不小于175mm
6.油泵流量：10升/分
7.油泵电机功率： 0.37千瓦
8.主电机功率：不小于0.25千瓦
9.外形参考尺寸（长×宽×高）：不小于1600mm×800mm×1360mm
三、职业技能综合集成训练虚拟仿真系统：
软件内模型可进行360°旋转、放大、缩小、平移，设有通用互动按钮：返回、首页、帮助。所有虚拟仿真任务过程有提示，在进行完一项任务后软件自动打钩。工具库上方设有实验任务
1、基本立体（旋转模型时XYZ空间坐标图标自动跟随旋转。）
A、平面立体：实验步骤分为实验任务（文字提示任务）—搭建模型（拖拽工具库中的模型到三投影面体系中，并自动显现投影，选择错误时有提示）—改变姿态（通过点击上下左右箭头改变）—选择投影（进入答题界面，在6项中选择此时完成的三维投影图）
B、截切立体：实验步骤分为实验任务（文字提示任务）—搭建模型（拖拽工具库中的模型到三投影面体系中，并自动显现投影）—标注投影情况（为三维投影图标定，在14处空白栏中选择相应的标注符号）
C、相贯立体：实验步骤分为实验任务（文字提示任务）—挖孔（选择任意挖孔模型，此时将可在XYZ空间坐标中选择任意面，模型同时切换，并出现一个坐标滑块，根据滑块位移大小，模型出现对应程度的剖切面）—孔径变化（选择1-4孔径）—后方通孔—选择投影（进入答题界面，在8项中选择此时完成的三维投影图）
