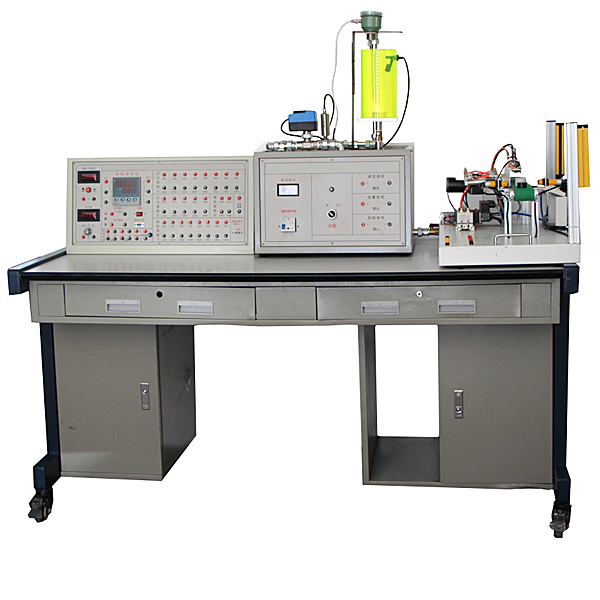

工业传感器检测创新实验装置

1）控制屏

提供高稳定的±15V、＋5V、±2V~±10V可调、＋2V~＋24V可调八种直流稳压电源；主控台面板上还装有电压、频率、转速显示。 音频信号源（音频振荡器）1KHz~10KHz（可调）；低频信号源1Hz~30Hz(可调)；1.交流电源AC220V，带漏电保护器；直流稳压电源：+24V/1A、±12V/1A、±5V；数字直流电压表：量程0～20V，分200mV、2V、20V三档，精度0.5级频率/转速表：频率测量范围1～9999Hz，转速测量范围1～9999rpm

3）变送器挂箱

1.电荷放大器；量程：102pc、103pc两档可调，最大输出电压：10V/5mA；

2.输出增益：10mV/uint、100mV/uint两档可调，与压电加速度传感器配套使用；

3.轴向位移变送器：量程：-4～6mm，电流输出：4～20mA，准确度：±0.5%（25℃）；频率响应：2～5kHz，系统温漂：±0.1%/℃，电源：24VDC；

4.压力仪表：采用24位A/D转换器，双5位高亮度红色LED显示，测量精度：±0.2%F.S±1个字；带RS232通信，与S型拉压力传感器配套使用

4） 数据采集卡挂箱

1.  高速USB数据采集卡，采集卡支持最大采样频率为400kHz，12位A/D转换

2.8路模拟量输入，2通道模拟量输出，信号输出范围：－5V～＋5V电压信号

信号输出接口：标准BNC接口16通道开关量输入，16通道开关量输入；输出方式：集电极开路输出；最大输出电流：0.5A 5路开关量输出；

3.  配套软件，可实现物 料分拣的自动控制、多功能转子的测量、液位流量测量、位移测量、温度测量控制

4.  上位机软件采用MCGS全中文工控组态软件，实现在线检测、控制、参数修改、数据的存储分析、实时曲线和历史曲线显示和打印。上位机驱动程序有Labview该设备可承担学生毕业设计指导教师可以依据实验条件，鼓励学生进行创新设计；同时开放实验室，使实验室面向全校学生，使其成为学生毕业设计的一个基地；并为学生做相关课题提供实验条件。

5） 材料分拣模型

1.直流减速电机，转速：20rpm,电源DC24V；

2.电磁阀1个，气缸4个，磁性开关4个；

工业传感器检测创新实验装置,低压配电系统实训台

1.1产品概述：

该实训装置主要由计量柜、进线柜、补偿柜及出线柜四部分组成。柜体装置有三相有功电能表、三相无功电能表、电流互感器、接线铝排、隔离开关、万能低压断路器、补偿电容、功率因数控制器、低压断路器、指示仪表等器件。适用于职业学院、技工学校等用于高级维修电工的实训考核。

1.2技术参数：

工作电源：三相五线  380V±5%  50Hz

安全保护：漏电保护（动作电流≤30Ma），过流保护，熔断器保护

外形尺寸：660×600×2300mm

额定电流：100A

工作环境：温度0℃～50℃

相对湿度35～85%  海拔＜4000m

1.4产品结构：

所有柜体均采用优质钢板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。柜子的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。

1.5基本配置及详细说明：
