一、系统结构

实验开发系统集实验桌、综合实验平台等于一体，综合实验平台采用集成一体化设计，也可以通过总线插座扩展一些新的实验。

二、系统性能

是国内首款将工业组态软件应用于单片机控制系统中，直观形象地展示实际自动控制工业场景。平台主要用于单片机基础应用技术和综合应用技术，包含有单片机原理、各类控制技术、各种数据通信技术、系统设计技术。向用户提供众多外围器件和设备接口，可使用户快速掌握单片机原理及其实用接口技术，充分了解和掌握当今单片机领域流行的各种外设器件应用。同时学习工业组态软件的编程和控制技术（总线控制和位控制），把学生培养成为优秀的应用型人才，以适应不断创新的社会需求。

三、主要技术指标

3.1实验桌：

3.1.1电源

电源输入：二相三线，交流220V±10%，50HZ

电源输出：二相三线交流220V±10%/50HZ输出，用于电脑和测量仪器的供电。

3.1.2装置容量：≦1KVA

3.1.3外型尺寸：参考值1500×700×1300

3.1.4工作环境：温度-10°C～+40°C,相对湿度85%（25C）

3.1.5安全保护：接地保护，漏电保护（动作电流＜30mA），过载保护

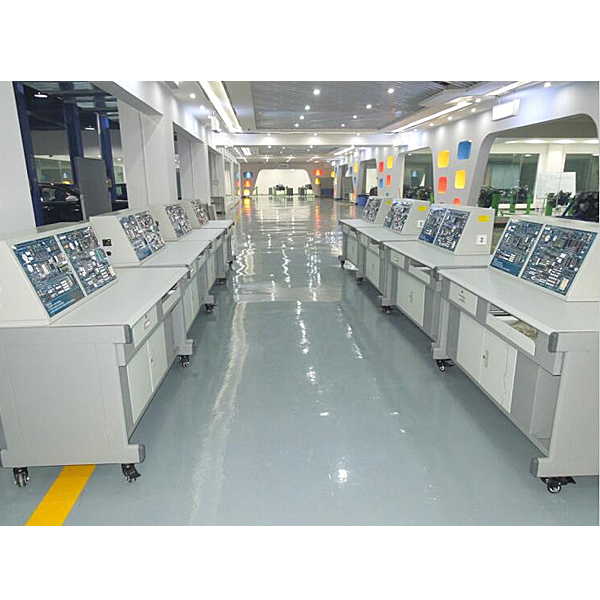

3.1.6实验桌体：实验桌为铁和铝合金台架结构，绝缘面板，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方。台体下部设有电脑主机柜、键盘架，另设有一个储物柜，用于放置配件、工具及资料等。

单片机创新实验开发实验装置,变电站及10kV供配电系统倒闸操作实训装置

一、概述

--我国大中型企业的逐年增多，电力工业迅速发展，电网日趋复杂、多样，而且同一电压等级、不同电压等级之间联系也非常紧密，在这种情况下，正确的倒闸便尤为重要。

“35kV变电站及10kV供配电系统倒闸操作屏”是针对变电站倒闸操作而专门研制的实训装置。本系统含35kV、10kV和0.4kV三个电压等级：35kV具有4路进线，双母带联络；10kV侧采用单母分段，两入两出，环网供电；0.4kV侧采用单母分段，并具有备用发电系统。在此典型35kV变电站模型上，学生可以进行各种工况下的倒闸操作。变电站的电压等级和结线方式也可以根据用户要求设计。因此本装置适合各类职业院校供配电类、电力公司、职业技能培训部门等机构的培训、考核。

二、特点

1. 真实性:装置元件布置、开关操作都参考了工程实际,为各专业岗位创造真实的环境

2. 模块化设计：装置以单片机或plc为核心，将开关的组合模块单元化设计,可扩展性强

3. 形象性:装置配置了有声光系统,可以有效提高实训、考核效果

4. 软硬结合：装置配有后台软件，客户可选购实现遥测、遥控

三、技术指标

1. 输入电源：单相三线～220V±10% 50HZ

2. 工作环境：温度-10℃～+50℃

3. 装置容量：＜1.5kVA

4. 外形尺寸：4000mm×2200mm×500mm

四、实训项目

1. 系统运行方式切换倒闸操作
