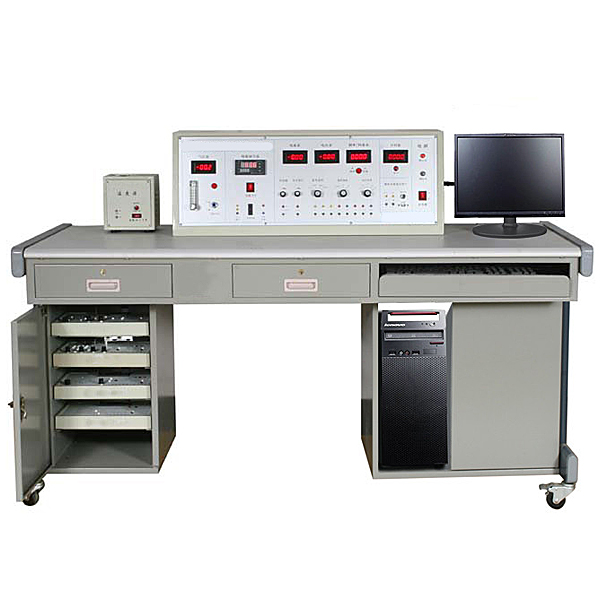

生命体征监护传感器实训装置

ZRCGQ-SW生物医学传感器实验台是适应生物医学工程、医学等专业需要，最新推出的新产品。ZRCGQ-SW系列生物医学传感器实验台术实验台主要用于医科大学、医学院的“医用传感器原理及检测技术”等课程的实验教学。ZRCGQ-SW系列生物医学传感器实验台采用的传感器大部分是实际测量结构，便于学生加强对书本知识的理解，并在实验过程中，通过信号的拾取，转换，分析，培养学生作为一个生物医学工作者具有的基本操作技能与动手能力。

二、设备特点：
1、ZRCGQ-SW生物医学传感器实验台使原有的传感器实验系统有了质的变化，实现了实验系统的智能化，仪表虚拟化。智能传感器是传感器发展的一个重要方向。现在世界上一些智能传感器一般都是单片机+控制规则进行控制的，智能性不高，很少能加入人工智能的思想，并不是真正意义上的智能传感器。而利用嵌入式微处理器、智能理论（人工智能技术、神经元技术、模糊理论）传感器技术等集成而得到的新型传感器，所组成嵌入式智能传感器是真正意义上的智能化传感器。在本实验系统中利用个别传感器作为实验实例使系统兼有检测、判断、网络通信和信息处理等功能，能对测量值进行修正、误差补偿、可提高测量精度；可对多传感器参数进行综合处理；根据需要可以进行自诊断和自校准，提高数据的可靠性；对测量数据可存储，后期处理，使用方便，提高数据的可靠性；有数据通信接口，能与远程计算机实现远程控制、在网上传送数据，实现全球监测控制；可实现无线传输。整个实验系统可实现全虚拟仪器显示（示波器、失真度仪、FFT、电压表、电流表……）代替现有的仪表。
2、为学生自主组合实验内容，开设创新型实验提供了工具。实验教学不仅是课堂知识的简单验证、通过实验应能培养学生独立思考能力、自主创新能力。本实验系统中仪表的智能化可以让学生通过自己编制程序实现新的实验内容。
3、传感器的结构已从原理型转向工业检测传感器，传感器已由定性转向定量，有一定的精度，更便于计算机做实验的特性分析。
4、仪器配温度源、气源、振动源和转动源。传感器配相应实验模块，便于操作和管理，实验完成后，可分别放入实验台的柜子里和传感器箱。能根据教学要求由几个模块组合成一个复杂的实验系统。
5、各种公共源也可用于学生课程设计、毕业设计及进行一些开发性实验；电源及信号源设制有保护电路，确保学生在误操作后不会损坏设备并保证学生的安全。
6、除实验模块上电路外并配有电子电路基本单元以及原理图。如下：电压放大器、差动放大器、电荷放大器、电容变放器、移相器、相敏检波器、电涡流变换器、低通滤波器等电路。
7、该产品可支持IT公司的虚拟仪器开发平台。并和ARM9相结合实现虚拟仪器的开发应用，使开发与应用相结合与实际控制相结合。


生命体征监护传感器实训装置,工业传感器检测创新实验装置

1、主控台部分

1）控制屏

提供高稳定的±15V、＋5V、±2V~±10V可调、＋2V~＋24V可调八种直流稳压电源；主控台面板上还装有电压、频率、转速显示。 音频信号源（音频振荡器）1KHz~10KHz（可调）；低频信号源1Hz~30Hz(可调)；1.交流电源AC220V，带漏电保护器；直流稳压电源：+24V/1A、±12V/1A、±5V；数字直流电压表：量程0～20V，分200mV、2V、20V三档，精度0.5级频率/转速表：频率测量范围1～9999Hz，转速测量范围1～9999rpm

3）变送器挂箱

1.电荷放大器；量程：102pc、103pc两档可调，最大输出电压：10V/5mA；

2.输出增益：10mV/uint、100mV/uint两档可调，与压电加速度传感器配套使用；

3.轴向位移变送器：量程：-4～6mm，电流输出：4～20mA，准确度：±0.5%（25℃）；频率响应：2～5kHz，系统温漂：±0.1%/℃，电源：24VDC；

4.压力仪表：采用24位A/D转换器，双5位高亮度红色LED显示，测量精度：±0.2%F.S±1个字；带RS232通信，与S型拉压力传感器配套使用

4） 数据采集卡挂箱

1.  高速USB数据采集卡，采集卡支持最大采样频率为400kHz，12位A/D转换

2.8路模拟量输入，2通道模拟量输出，信号输出范围：－5V～＋5V电压信号

信号输出接口：标准BNC接口16通道开关量输入，16通道开关量输入；输出方式：集电极开路输出；最大输出电流：0.5A 5路开关量输出；

3.  配套软件，可实现物 料分拣的自动控制、多功能转子的测量、液位流量测量、位移测量、温度测量控制

4.  上位机软件采用MCGS全中文工控组态软件，实现在线检测、控制、参数修改、数据的存储分析、实时曲线和历史曲线显示和打印。上位机驱动程序有Labview该设备可承担学生毕业设计指导教师可以依据实验条件，鼓励学生进行创新设计；同时开放实验室，使实验室面向全校学生，使其成为学生毕业设计的一个基地；并为学生做相关课题提供实验条件。

5） 材料分拣模型

1.直流减速电机，转速：20rpm,电源DC24V；

2.电磁阀1个，气缸4个，磁性开关4个；

3.对射式光电开关传感器：检测距离5m，光轴直径15mm，常开型，NPN晶体管输出，输出电流＜200mA，频率响应＜20Hz，工作状态带红色LED指示，电源DC10～30V；

4.霍尔接近开关传感器，检测距离10mm，可检测永磁体，开关条件磁场强度＞22mT，常开型，NPN晶体管输出，输出电流＜50mA，频率响应＜320kHz，工作状态带红色LED指示，电源DC10～30V；
