车铣刀具组合认知实验展示架
一、刀具展示架基本要求
1、采用双面挂板结构，挂板尺寸长≥1200mmX宽1000mm；一面为车加工刀具展示，另一面为机械夹固刀片车刀和铣加工刀具展示；
2、挂板固定在展示架上，展示架下设四个带刹车的万向轮，方便展示架的移动和换面转动；
3、整体尺寸为长≥1200mm×高1800mm×宽400mm，所有刀具均固定在挂板上：

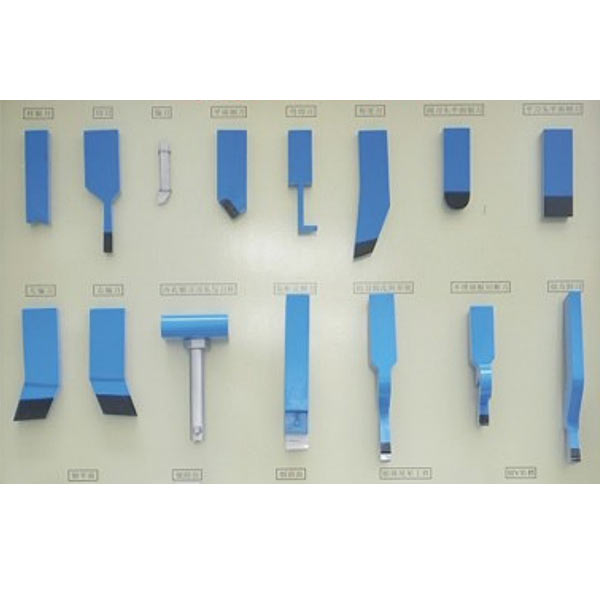

（1）车刀
切断刀、左偏刀、右偏刀、弯头车刀、直头车刀、成形车刀、宽刃精车刀、外螺纹车刀、端面车刀、内螺纹车刀、内槽车刀、通孔车刀、盲孔车车刀、左手车刀、右手车刀、圆鼻车刀，配不锈钢模拟工件与其相应加工方法相配。
（2）铣刀
圆柱形铣刀、面铣刀、立铣刀、三面刃铣刀、角度铣刀、锯片铣刀、T形槽铣刀、键槽铣刀、燕尾槽铣刀、成形铣刀、尖齿铣刀、铲齿铣刀、球头铣刀，以上刀具均采用实物刀具，标明各类型刀具名称，配相应的加工设备图片。
（3）刀具总数不少于100把。
车铣加工刀具组合认知实验台,智能滑动轴承实验装置
主要技术参数：
1、电机功率：600W；
2、测速范围：0─500转/分，
3、负载范围：0─300kg；
4、管路压力传感器8个（0.6Mpa），载荷传感器1个（0-500kg），测力传感器1个（5kg），传感器精度：±0.2％（读数）；
5、圆柱滚子允许最大工作转速为300rpm；
6、允许最大加载力为300kg；
7、轴瓦内直径d=75mm；有效长度L=100mm；
8、外形尺寸：170×500×650mm；
9、重量：52kg
基本配置：
1、调速电动机1个；
2、管路压力传感器8个，载荷传感器1个，测力传感器1个，
3、弹性加载装置、测试数据装置一套，测试软件一套，多媒体软件光盘一个，随机工具一套，机罩一个。
实验内容
1、观察滑动轴承的结构，测量其径向油膜压力分布和轴向油膜压力分布；
2、测定其摩擦特征曲线，特别低转速能进行演示，能观察并计算油膜厚度。
性能特点：
1、智能动压实验台可进行全自动检测；
2、对性能参数变化曲线进行自动绘制；
3、有油膜压力分布曲线的虚拟仿真；
4、摩擦状态的观察；
5、径向、轴向油膜压力分布和摩擦特征曲线的实测；
6、采用弹性加载系统，能有效减小主轴轴颈的变形；
7、采用轴承钢承载环，有效地阻止了轴瓦变形并提高了检测数据的真实性；
