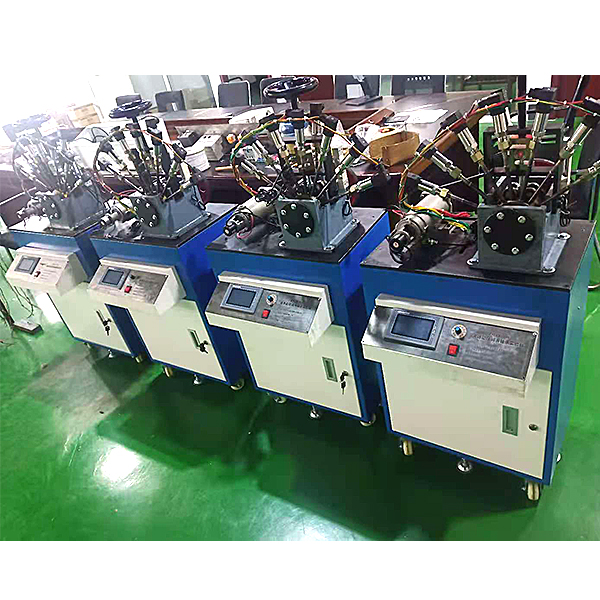

主要技术参数：
1、电机功率：600W；
2、测速范围：0─500转/分，
3、负载范围：0─300kg；
4、管路压力传感器8个（0.6Mpa），载荷传感器1个（0-500kg），测力传感器1个（5kg），传感器精度：±0.2％（读数）；
5、圆柱滚子允许最大工作转速为300rpm；
6、允许最大加载力为300kg；
7、轴瓦内直径d=75mm；有效长度L=100mm；
8、外形尺寸：170×500×650mm；
9、重量：52kg
基本配置：
1、调速电动机1个；
2、管路压力传感器8个，载荷传感器1个，测力传感器1个，
3、弹性加载装置、测试数据装置一套，测试软件一套，多媒体软件光盘一个，随机工具一套，机罩一个。
实验内容
1、观察滑动轴承的结构，测量其径向油膜压力分布和轴向油膜压力分布；
2、测定其摩擦特征曲线，特别低转速能进行演示，能观察并计算油膜厚度。
性能特点：
1、智能动压实验台可进行全自动检测；
2、对性能参数变化曲线进行自动绘制；
3、有油膜压力分布曲线的虚拟仿真；
4、摩擦状态的观察；
5、径向、轴向油膜压力分布和摩擦特征曲线的实测；
6、采用弹性加载系统，能有效减小主轴轴颈的变形；
7、采用轴承钢承载环，有效地阻止了轴瓦变形并提高了检测数据的真实性；
8、采用平衡套的平衡系统，保证了轴瓦的平衡，调整方便快捷，提高了检测精度。
液体动压轴承实验装置,空间机构运动方案创新设计实训台
空间机构创新组合及虚拟演示实验台是根据高等院校机械类专业实验改革需要，按照现代机械原理和结构理论设计的以提高学生空间机构的设计能力、工程实践能力为目的的一种多功能模块化实验台。本实验台采用虚拟演示和动手操作相结合，生动形象的向学生展示各种空间机构，为他们今后的学习和研究打下坚实的基础。
主要特点：
1.将实验台的运动构件最大限度的一件多用，节约了实验场地和资源。
2.本虚拟软件专门为空间机构而设计的，能够真实形象地完成30种机构运动的三维动画演示。
3.本实验台涉及空间机构多，学生可以通过实验对空间机构具体化形象化，为今后的学习研究打下基础。
实验台主要技术参数：
1、直流减速电机 ：功率：90W，调速范围0-120r/min
2、虚拟软件光盘一张
3、实验台机架一个。
4、虚拟仿真教学系统
机械实训安全教育虚拟仿真软件：本软件基于unity3d开发，软件采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，设有机械安全距离实验，机械安全保护装置实验、机械安全防护设计基础考核，实验进行时，三维漫游画面采用箭头与脚印图案提示移动至实验位置，机械对象周围圆圈显示了工作半径，实验过程伴有三维机器人的对话框提醒。
A、机械安全距离实验内容包括防止上下肢触及危险区的安全距离实验（内分2种围栏高度与开口大小），选择进入后，镜头前弹出GB23821-2009《机械安全防止上下肢触及危险区的安全距离》要求，错误示范：实验过程为人体进入机械对象工作半径受到伤害后，血色画面与语音提醒收到机械伤害，并回至原位并进行下一实验，最终一步为正确做法。
B、机械安全保护装置实验分为安全联锁开关、安全光幕、安全垫、安全激光扫描仪等保护装置实验，可选类别（安全输入、安全控制、安全输出、其他）、生产厂家、产品列表（安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、安全护栏）。安装位置有蓝色闪烁框架提醒，实验流程：选择安全护栏并安装、选择安全连锁开关（或选择安全光幕、安全垫、安全激光扫描仪）并安装、选择安全控制器并安装至电气控制箱、选择安全继电器并安装至电气控制箱、点击电气控制箱上的启动按钮。若进入危险区域时，系统将提示报警音，且机械对象停止工作，选择电气控制箱上的复位按钮可停止。
C、机械安全防护设计基础考核要求完成机械安全系统的安装，正确安装安全护栏、安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、24V电源、信号灯及急停按钮，考核分为十个考核点，部分考核点有3个选项，由学生自由选择，最终10项考核点选好后，提交确认，系统自动得出总分数以及各考核点的得分情况。
