一、概述

--我国大中型企业的逐年增多，电力工业迅速发展，电网日趋复杂、多样，而且同一电压等级、不同电压等级之间联系也非常紧密，在这种情况下，正确的倒闸便尤为重要。

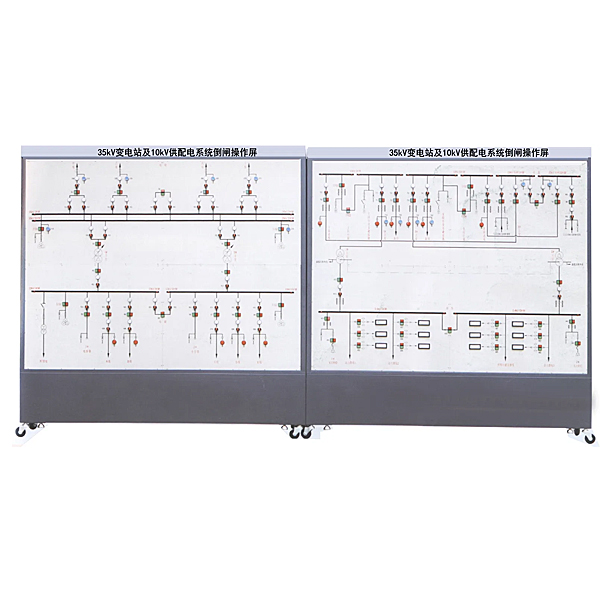

“35kV变电站及10kV供配电系统倒闸操作屏”是针对变电站倒闸操作而专门研制的实训装置。本系统含35kV、10kV和0.4kV三个电压等级：35kV具有4路进线，双母带联络；10kV侧采用单母分段，两入两出，环网供电；0.4kV侧采用单母分段，并具有备用发电系统。在此典型35kV变电站模型上，学生可以进行各种工况下的倒闸操作。变电站的电压等级和结线方式也可以根据用户要求设计。因此本装置适合各类职业院校供配电类、电力公司、职业技能培训部门等机构的培训、考核。

二、特点

1. 真实性:装置元件布置、开关操作都参考了工程实际,为各专业岗位创造真实的环境

2. 模块化设计：装置以单片机或plc为核心，将开关的组合模块单元化设计,可扩展性强

3. 形象性:装置配置了有声光系统,可以有效提高实训、考核效果

4. 软硬结合：装置配有后台软件，客户可选购实现遥测、遥控

三、技术指标

1. 输入电源：单相三线～220V±10% 50HZ

2. 工作环境：温度-10℃～+50℃

3. 装置容量：＜1.5kVA

4. 外形尺寸：4000mm×2200mm×500mm

四、实训项目

1. 系统运行方式切换倒闸操作

2. 线路停电倒闸操作

3. 线路送电倒闸操作

4. 出线开关从运行状态转检修倒闸操作

5. 出线从检修状态转冷备用倒闸操作

6. 出线从冷备用转热备用倒闸操作

7. 出线从热备用转运行倒闸操作

8. 出线从检修转运行倒闸操作

9. 两路进线供电转一路供电倒闸操作

10. 一路进线供电转两路供电倒闸操作

11. 35kV母线从运行状态转检修倒闸操作

变电站及10kV供配电系统倒闸操作实验装置,变电所电工实训台

一、概述

--我国大中型企业逐年增多，电力工业迅速发展，电工需求量不断增加，变配电室值班电工紧缺；“变配电室值班电工技能培训考核系统”就是为配合变配电室值班电工考级，依据劳动和社会保障部《变配电室值班电工职业标准》，参考劳动和社会保障部、电力行业职业技能鉴定指导中心、机械工业职业技能鉴定指导中心、能源部电力司编写的相关职业技能鉴定指导书、培训大纲、培训教材、题库而研制的。本系统以35KV变电站为一次系统模型，采用部分典型、常用一次真实元件与系统模拟控制屏相结合的形式，实训项目涉及变配电室的高低压电器与成套设备、监盘与抄表、电力继电器及继电保护、倒闸操作、典型低压电气线路等内容，可以作为职业学校、技工学校的供配电专业及相关专业学生实训设备和变配电室值班电工培训考核鉴定平台。

二、特点

1.一次系统采用典型、现场常用的真实元件，全力创造专业岗位的真实环境；

2.一次系统接线典型、丰富，可以模拟实现各种要求下的倒闸操作；

3.实训项目齐全，能较好地满足培训考核鉴定要求。

三、技术性能

1.输入电源: 三相五线～380V±10% 50HZ

2.容量:＜5kVA

3.工作环境:温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拨＜4000m

四、实训项目

高、低压开关与成套设备的认知与操作

1.10kV高压隔离开关的认知与操作

2.10kV高压真空断路器的认知与操作
