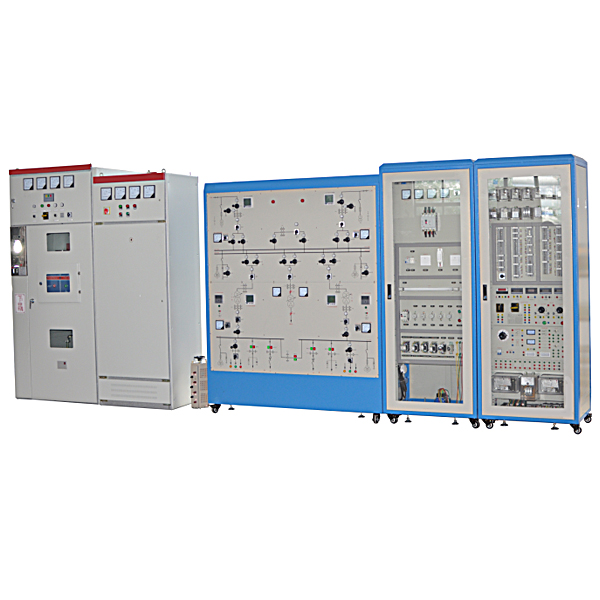

变电所电工实训装置

--我国大中型企业逐年增多，电力工业迅速发展，电工需求量不断增加，变配电室值班电工紧缺；“变配电室值班电工技能培训考核系统”就是为配合变配电室值班电工考级，依据劳动和社会保障部《变配电室值班电工职业标准》，参考劳动和社会保障部、电力行业职业技能鉴定指导中心、机械工业职业技能鉴定指导中心、能源部电力司编写的相关职业技能鉴定指导书、培训大纲、培训教材、题库而研制的。本系统以35KV变电站为一次系统模型，采用部分典型、常用一次真实元件与系统模拟控制屏相结合的形式，实训项目涉及变配电室的高低压电器与成套设备、监盘与抄表、电力继电器及继电保护、倒闸操作、典型低压电气线路等内容，可以作为职业学校、技工学校的供配电专业及相关专业学生实训设备和变配电室值班电工培训考核鉴定平台。

二、特 点

1.一次系统采用典型、现场常用的真实元件，全力创造专业岗位的真实环境；

2.一次系统接线典型、丰富，可以模拟实现各种要求下的倒闸操作；

3.实训项目齐全，能较好地满足培训考核鉴定要求。

三、技术性能

1.输入电源: 三相五线～380V±10%  50HZ

2.容量:＜5kVA

3.工作环境:温度-10℃～+40℃  相对湿度＜85%(25℃)  海拨＜4000m

四、实训项目

高、低压开关与成套设备的认知与操作

1.10kV高压隔离开关的认知与操作

2.10kV高压真空断路器的认知与操作

3.10kV高压开关柜的认知与操作

4.HD13型低压刀开关的认知与操作

5.DW15型低压万能断路器的认知与操作

6.低压塑壳断路器的认知与操作

7.0.4kV低压开关柜的认知与操作

高、低压电流、电压互感器的认知与接线

8.高、低压电流互感器的认知与接线


变电所电工实训装置,低压配电系统实训台

1.1产品概述：

该实训装置主要由计量柜、进线柜、补偿柜及出线柜四部分组成。柜体装置有三相有功电能表、三相无功电能表、电流互感器、接线铝排、隔离开关、万能低压断路器、补偿电容、功率因数控制器、低压断路器、指示仪表等器件。适用于职业学院、技工学校等用于高级维修电工的实训考核。

1.2技术参数：

工作电源：三相五线  380V±5%  50Hz

安全保护：漏电保护（动作电流≤30Ma），过流保护，熔断器保护

外形尺寸：660×600×2300mm

额定电流：100A

工作环境：温度0℃～50℃

相对湿度35～85%  海拔＜4000m

1.4产品结构：

所有柜体均采用优质钢板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。柜子的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。

1.5基本配置及详细说明：
