1.1产品概述：

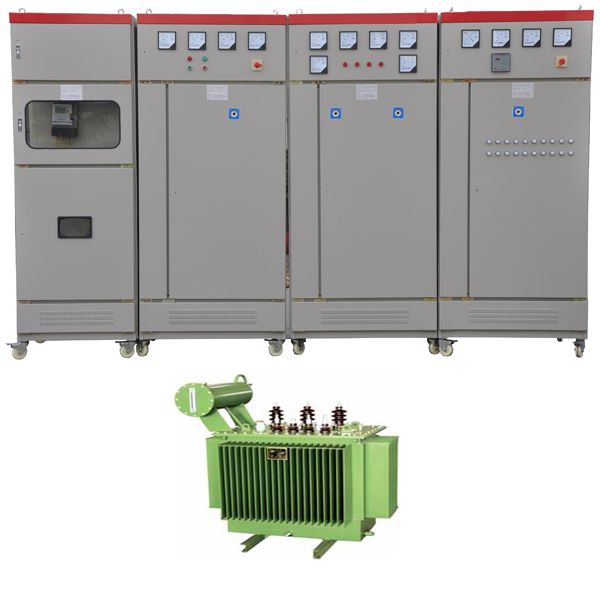

该实训装置主要由计量柜、进线柜、补偿柜及出线柜四部分组成。柜体装置有三相有功电能表、三相无功电能表、电流互感器、接线铝排、隔离开关、万能低压断路器、补偿电容、功率因数控制器、低压断路器、指示仪表等器件。适用于职业学院、技工学校等用于高级维修电工的实训考核。
1.2技术参数：
工作电源：三相五线 380V±5% 50Hz
安全保护：漏电保护（动作电流≤30Ma），过流保护，熔断器保护
外形尺寸：660×600×2300mm
额定电流：100A
工作环境：温度0℃～50℃
相对湿度35～85% 海拔＜4000m
1.4产品结构：
所有柜体均采用优质钢板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。柜子的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。
1.5基本配置及详细说明：
|
序号 |
设备名称 |
设备型号 |
设备规格 |
单位 |
数量 |
|
1 |
电力变压器 |
50KVA |
S9系列 |
台 |
1 |
|
2 |
计量控制实训柜 |
600×600×2300mm |
台 |
1 |
|
|
3 |
进线控制实训柜 |
800×600×2300mm |
台 |
1 |
|
|
4 |
电容补偿实训柜 |
800×600×2300mm |
台 |
1 |
|
|
5 |
出线控制实训柜 |
800×600×2300mm |
台 |
1 |
|
|
6 |
三相异步电机 |
1.1KW 380V |
台 |
1 |
|
|
7 |
实训指导书 |
份 |
1 |
||
|
8 |
工程材料 |
套 |
1
|
低压配电操作实训室装置,智能供配电实训台
1.高压配电装置
(1)外壳尺寸(宽X深X高)小于等于900mm X 1450mm X 2300mm。
(2)▲额定电压≥12kV;额定频率50Hz;额定电流≥630A;额定短路开断电流≥20kA;控制电压220V。
(3)▲整套供配电设备可实现倒闸操作、高压配电装置检修、高压配电装置二次回路故障排查、继电保护测试、低压配电装置电路设计及装调、低压配电装置检修及故障排查、电能计量、智能电力监控系统编程调试、常用照明及动力控制电路设计安装等实训项目。
2.低压配电装置
(1) 外壳尺寸(宽X深X高)小于等于900mm X 900mm X 2300mm。
(2) 断路器带电流、电压监测，有过流保护、欠电压保护、过电压保护等。
(3)整套供配电设备可实现倒闸操作.高压配电装置检修、高压配电装置二次回路故障排查、继电保护测试、低压配电装置电路设计及装调、低压配电装置检修及故障排查、电能计量、智能电力监控系统编程调试、常用照明及动力控制电路设计安装等实训项目。
3.智能电力监控装置
(1)外壳尺寸(宽X深X高)小于等于900mm X 900mmX 2300mm。
(2) 包括显示器、监控主机等。
(3)整套供配电设备可实現倒闸操作、
高压配电装置检修、高压配电装置二次回路故障排查、继电保护测试、低压配电装置电路设计及装调、低压配电装置检修及故障排查、电能计量、智能电力监控系统编程调试、常用照明及动力控制电路设计安装等实训项目。.
4.电力监控软件
配合电力监控装置使用
5.专用工具
6.工作台
实训内容：
1、倒闸操作
2、高压开关柜检修
3、继电保护测试
4、二次回路故障排查
5、一次、二次接线图和原理图设计
6、断路器安装与调试
7、智能电力仪表接线图和原理图设计
8、智能电力仪表安装与调试
