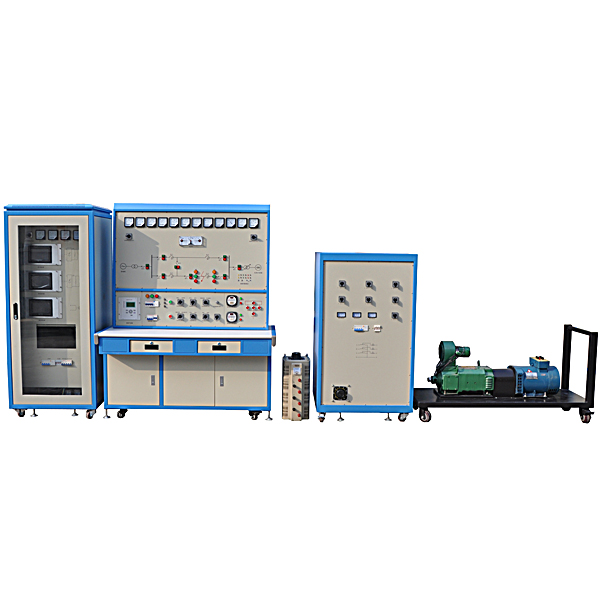

电力系统综合自动化技能实验台

设备入口均设有漏电保护器。

整个实验系统控制电源（包括继电器辅助电压）均采用安全电压以内的直流24V电源。实验信号要求按照电力系统二次标准输出，且严格控制输出功率，杜绝触电隐患。

1、发电机组控制屏

发电机组控制屏与发电机组相连，完成发电机组的励磁调节、调速及系统并列功能，为发电厂自动化提供条件。

发电机组控制屏由测量仪表单元、调速系统、励磁系统、准同期装置、一次接线图、三相模拟断路器、互感器、励磁整流模块、调速整流模块等组成。

测量仪表单元：包含直流电压表、直流电流表各2只，分别指示原动机电枢电压和电流、发电机励磁电压和电流；交流电压表2只，分别指示机端电压和系统电压；频率表两只，分别指示机端频率和系统频率；三相有功功率表1只，三相无功功率表1只，分别指示发电机组有功和无功负载。

设备运行参数：

设备工作电压为AC380V、50Hz。进线为三相五线制。

设备允许工作环境温度至少在-10℃－+40℃范围内。

设备允许环境相对湿度不低于85％（25℃）。

设备整机容量低于10kVA，电流小于20A。

2、电力系统综合自动化实验系统（实验台）

电力系统综合自动化实验系统实验台提供了一个典型的电力系统运行一次主系统。

实验台由模拟一次主系统、多功能微机保护装置、短路设置模块、指示仪表等构成。

设备运行参数：

设备工作电压为AC380V、50Hz。进线为三相五线制。

设备允许工作环境温度至少在-10℃－+40℃范围内。

设备允许环境相对湿度不低于85％（25℃）。


电力系统综合自动化技能实验台,电力自动化及继电保护实训装置

电力自动化及继电保护综合实验系统是一个自动化程度很高的多功能试验平台，可单独使用开出多门电气工程专业课程的教学实验，多套培训系统还可组成复杂电力网系统进行综合实验、实训，并由电力自动化监控系统实现电力网综合监控，也可组成任意数字智能变电站结构。

设备入口均设有漏电保护器。

整个实验系统控制电源（包括继电器辅助电压）均采用安全电压以内的直流24V电源。实验信号要求按照电力系统二次标准输出，且严格控制输出功率，杜绝触电隐患。

1、电力自动化及继电保护综合实验系统

电力自动化及继电保护综合实验系统提供了一个典型的电力系统运行一次主系统，同时为继电保护实验提供一次系统平台。

实验台由模拟一次主系统、多功能微机保护装置、常规继电器、二次电气控制等构成。

多功能微机保护装置：

多功能微机保护装置既可用于各种继电保护实验，也可在电力系统实验中作为线路保护装置使用。

要求包括以下：

10kV馈线微机保护装置模块

35kV线路微机装置模块

110kV线路成组微机保护装置模块

变压器主保护装置模块

变压器后备保护装置模块

电容器微机保护装置模块

电动机微机保护装置模块

发电机差动保护装置模块

发电机后备保护装置模块

数字式电流继电器、数字式电压继电器、数字式功率方向继电器、数字式差动继电器、数字式阻抗继电器、数字式反时限电流继电器等数字式继电器模块，可通过菜单选择不同的功能模块灵活实现。

为了方便实验接线，在实验台内部已经将多功能微机保护装置的电压、电流输入端子、保护跳闸和合闸信号以及断路器跳、合位开入状态信号引到实验台面板上。由于线路保护、变压器主保护和后备保护的接线不同，因此面板上设置有不同的保护接线端子区。

提供配套微机保护图形化编程软件。
