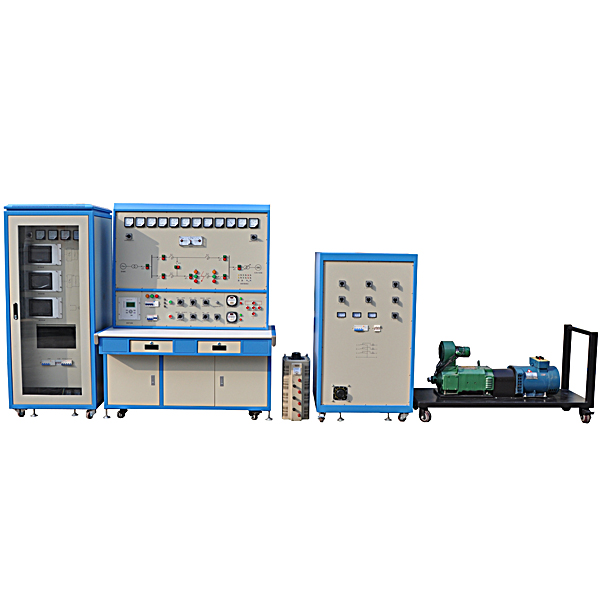

电力综合技能实训装置

设备入口均设有漏电保护器。

整个实验系统控制电源（包括继电器辅助电压）均采用安全电压以内的直流24V电源。实验信号要求按照电力系统二次标准输出，且严格控制输出功率，杜绝触电隐患。

1、发电机组控制屏

发电机组控制屏与发电机组相连，完成发电机组的励磁调节、调速及系统并列功能，为发电厂自动化提供条件。

发电机组控制屏由测量仪表单元、调速系统、励磁系统、准同期装置、一次接线图、三相模拟断路器、互感器、励磁整流模块、调速整流模块等组成。

测量仪表单元：包含直流电压表、直流电流表各2只，分别指示原动机电枢电压和电流、发电机励磁电压和电流；交流电压表2只，分别指示机端电压和系统电压；频率表两只，分别指示机端频率和系统频率；三相有功功率表1只，三相无功功率表1只，分别指示发电机组有功和无功负载。

设备运行参数：

设备工作电压为AC380V、50Hz。进线为三相五线制。

设备允许工作环境温度至少在-10℃－+40℃范围内。

设备允许环境相对湿度不低于85％（25℃）。

设备整机容量低于10kVA，电流小于20A。

2、电力系统综合自动化实验系统（实验台）

电力系统综合自动化实验系统实验台提供了一个典型的电力系统运行一次主系统。

实验台由模拟一次主系统、多功能微机保护装置、短路设置模块、指示仪表等构成。

设备运行参数：

设备工作电压为AC380V、50Hz。进线为三相五线制。

设备允许工作环境温度至少在-10℃－+40℃范围内。


电力综合技能实训装置,微机保护实训台

一、 概 述

本装置采用现代电力工程中广泛应用的微机线路保护装置，配有电源、两段输电线路、互感器、智能故障设置考核等模块。本装置主要完成保护装置特性测试、接线、整定、运行等方面的实训。可用于电力行业培训，也可用于高等院校、中专技校相关专业学生实训的考核。

1.智能型故障设置与大屏幕液晶答题器：

2.操作单元：操作单元电路板（与显示屏一体）、键盘。

3.操作单元采用多重保护设计；双电源直流 12V 输入； 128X64LCD 显示；8 路开关量报警输入，最多 48 路继电器控制；操作单元可以不联网进行脱机考核；可以自动评分；有报警时显示屏提示。

主要有以下操作功能：

学生入口：学生解除故障时使用，可以查询考核剩余时间。

教师入口：设置故障、. 解除所有故障、设置考核时间、修改登录密码、设置设备号。教师入口需要登录密码。

分数查询：查询学生的当前得分情况。

学号查询：查询教师通过计算机设置的学号。

设备号查询：查询本机设备地址，每个操作单元有唯一的设备地址。

考核时间开始：用于教师设置完毕考核时间后，考核开始倒计时。

4.维修电工电子电机与职业资格培训考评仿真软件

本软件为apk的格式，可在PC端使用，也可在移动端使用，本软件即可手动设置故障也能自动设置故障，本软件通过电路图中绿色的框选择手动设置故障点（最多可以设置39个故障点），也可以通过系统自动进行随机1个故障点设置，随机两个故障点设置，随机三个故障点设置，随机四个故障点设置，随机五个故障点设置，本软件内有工具箱，元件库，放大镜，电路图等功能，可通过工具箱可选择万用表进行检测，通过元件库选择合适的元件，通过放大镜可以清楚的了解各个元器件及电路。本软件通过电动机星三角启动控制电路故障的设置，并经过种种排查，让学生了解电动机星三角启动控制电路的工作原理及电路结构。
