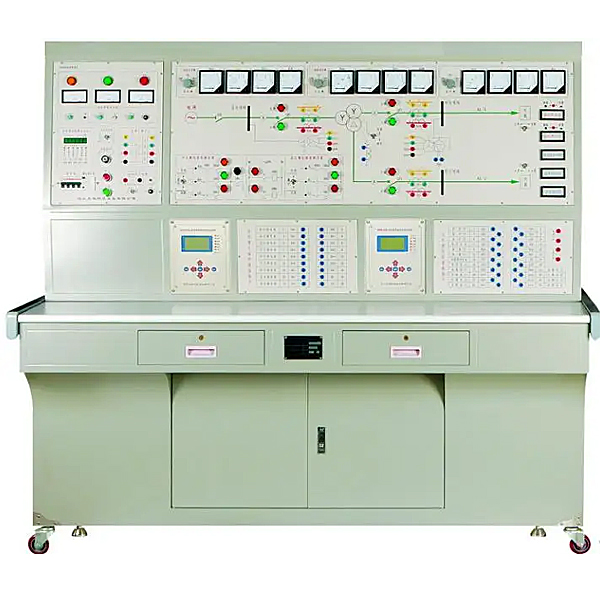

电力自动化及继电保护实训台

设备入口均设有漏电保护器。

整个实验系统控制电源（包括继电器辅助电压）均采用安全电压以内的直流24V电源。实验信号要求按照电力系统二次标准输出，且严格控制输出功率，杜绝触电隐患。

1、电力自动化及继电保护综合实验系统

电力自动化及继电保护综合实验系统提供了一个典型的电力系统运行一次主系统，同时为继电保护实验提供一次系统平台。

实验台由模拟一次主系统、多功能微机保护装置、常规继电器、二次电气控制等构成。

多功能微机保护装置：

多功能微机保护装置既可用于各种继电保护实验，也可在电力系统实验中作为线路保护装置使用。

要求包括以下：

10kV馈线微机保护装置模块

35kV线路微机装置模块

110kV线路成组微机保护装置模块

变压器主保护装置模块

变压器后备保护装置模块

电容器微机保护装置模块

电动机微机保护装置模块

发电机差动保护装置模块

发电机后备保护装置模块

数字式电流继电器、数字式电压继电器、数字式功率方向继电器、数字式差动继电器、数字式阻抗继电器、数字式反时限电流继电器等数字式继电器模块，可通过菜单选择不同的功能模块灵活实现。

为了方便实验接线，在实验台内部已经将多功能微机保护装置的电压、电流输入端子、保护跳闸和合闸信号以及断路器跳、合位开入状态信号引到实验台面板上。由于线路保护、变压器主保护和后备保护的接线不同，因此面板上设置有不同的保护接线端子区。

提供配套微机保护图形化编程软件。

电力自动化及继电保护实训台,微机保护实训系统实训装置

一、 概 述

本装置采用现代电力工程中广泛应用的微机线路保护装置，配有电源、两段输电线路、互感器、智能故障设置考核等模块。本装置主要完成保护装置特性测试、接线、整定、运行等方面的实训。可用于电力行业培训，也可用于高等院校、中专技校相关专业学生实训的考核。

1.智能型故障设置与大屏幕液晶答题器：

2.操作单元：操作单元电路板（与显示屏一体）、键盘。

3.操作单元采用多重保护设计；双电源直流 12V 输入； 128X64LCD 显示；8 路开关量报警输入，最多 48 路继电器控制；操作单元可以不联网进行脱机考核；可以自动评分；有报警时显示屏提示。

主要有以下操作功能：

学生入口：学生解除故障时使用，可以查询考核剩余时间。

教师入口：设置故障、. 解除所有故障、设置考核时间、修改登录密码、设置设备号。教师入口需要登录密码。

分数查询：查询学生的当前得分情况。

学号查询：查询教师通过计算机设置的学号。

设备号查询：查询本机设备地址，每个操作单元有唯一的设备地址。

考核时间开始：用于教师设置完毕考核时间后，考核开始倒计时。

4.维修电工电子电机与职业资格培训考评仿真软件

本软件为apk的格式，可在PC端使用，也可在移动端使用，本软件即可手动设置故障也能自动设置故障，本软件通过电路图中绿色的框选择手动设置故障点（最多可以设置39个故障点），也可以通过系统自动进行随机1个故障点设置，随机两个故障点设置，随机三个故障点设置，随机四个故障点设置，随机五个故障点设置，本软件内有工具箱，元件库，放大镜，电路图等功能，可通过工具箱可选择万用表进行检测，通过元件库选择合适的元件，通过放大镜可以清楚的了解各个元器件及电路。本软件通过电动机星三角启动控制电路故障的设置，并经过种种排查，让学生了解电动机星三角启动控制电路的工作原理及电路结构。

5.虚拟频谱仪、逻辑分析仪、示波器、三用表仿真软件：

本软件为apk的格式，可在PC端使用，也可在移动端使用，本软件的功能有：电阻的测量、交流电压的测量（测量变压器，若变压器测量烧坏多用表时，冒黑烟提示并可以重置多用表）、晶体管的极性判断、直流电压测量（通电流表档时灯光亮）、直流电流的测量、以及电容好坏的判断。本软件可任意拖动红色与黑色笔头，2个笔头拖拽至被测物体上定位时显示红圈，如未定位准确无红圈显示，并在进行错误操作的时（如所选量程错误、所测数据错误等等），仪表指针将无反应、提示错误重新测量等，本多用表可选择交流电压档，直流电压档，电阻档，电流档，电阻调0，并且可放大显示数据，可清楚观看所测数据大小。学生可以通过本软件学习多用表的正确使用方法。
