一、概述

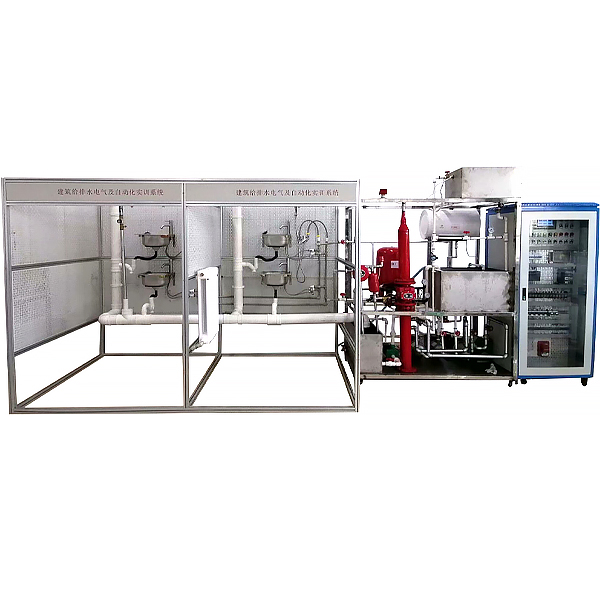

给排水对象模型整体采用铝型材框架和网孔板进行设计，主要给排水管道设备安装在钢架底座上、具备开放式的特点，由生活给水系统、消防给水系统、热水给水系统、排水系统、污水处理系统和控制系统六个部分组成。
二、功能特性：
1、不锈钢水盘，冷、热两用水龙头，模拟两层建筑、网孔式房间、4个住户用水终端
2、水池：不锈钢制作，一路输入四路输出，向各系统提供恒定水源，设置有浮球开关和排气孔，保证水池水位。
3、三相水泵：两台，为恒压供水系统提供动力
4、单相水泵：三台，分别为供热/暖系统、气压供水系统和水泵水箱联合供水系统提供动力
5、压力变送器：检测恒压供水系统水管内当前压力值，可检测0～400KPa压力
6、膜盒压力表：检测恒压供水系统水管内当前压力值，可检测0～400KPa压力
7、高位水箱：水泵水箱联供水系统蓄水装置，水泵水箱联合供水实训时向用户终端提供水源，内设高、低水位开关实现水泵的自动启停
8、气压水罐：气压供水系统蓄水装置，气压供水系统实训时向用户终端提供压力水源
9、高低压力开关：检测气压供水系统管道当前压力，为水泵启停提供信号
10、压力表：检测气压供水系统管道当前压力，可检测0-1MPa压力
11、热水器：为供热/暖系统提供热源，内置温度检测和控制电路
12、散热片：钢管与铜片制作，将热水中的热量传递到室内空气
建筑给排水电气及自动化实验台,微滤-超滤实验装置
一、实验目的：
本装置是用于实验室的小型膜过滤装置，能广泛应用于溶液或气体物质分离、浓缩和提纯（高分子、细胞、微生物、病毒、水中胶体、杂质、铁锈、细菌、藻类等的分离技术）。它利用具有选择透过能力的薄膜做分离介质，膜壁密布微孔。原液在一定压力下通过膜的一侧、溶剂及小分子溶质透过夞壁为滤出液，而较大分子溶质被膜截留，从而达到物质分离及浓缩的目的。膜分离过程为动态过滤过程，大分子溶质被膜壁阻隔，随浓缩液流出膜组件，膜不易被堵塞，可连续长期使用。过滤过程可在常温、低压下运行，无相态变化、高效节能。
二、技术规格要求：
1、环境温度：5℃～45℃
2、处理水量：100L/h
3、分离精度（截留分子量）：6000~10000
4、有效膜面积：0.2m2
5、PH值：2~13
6、膜材料PS
7、纤维内外径0.8/1.2
8、设计进、出水水质范围：
进水：浊度（一般自来水）1°～3°
出水：优质水0.1°～0.3°
注：出水水质无细菌，可以直接饮用。
9、装置外形总尺寸：1900mm×500mm×1700 mm
10、工作电源：AC220V±10%、50Hz，单相三线制，功率370W，安全保护：具有接地保护、漏电保护、过流保护
