一、概述

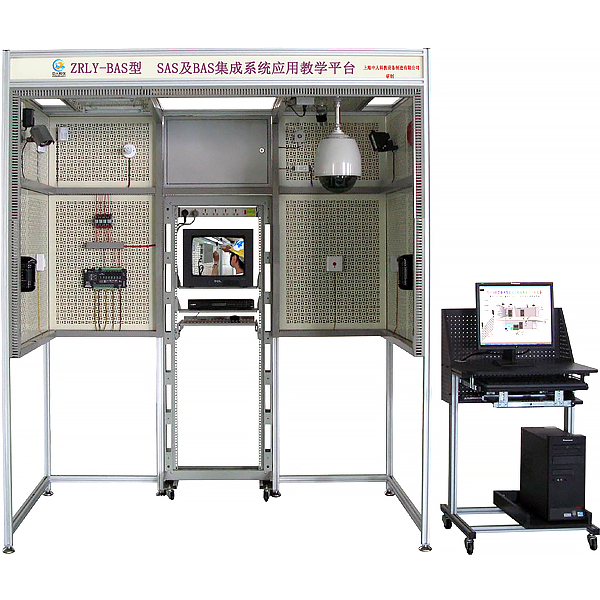

SAS及BAS集成系统应用教学平台,楼宇自控系统实训装置的硬件由三维立体平台、系统器件、辅材及工具四部分组成。三维立体平台主要包括**铝型材支架、网板、网孔电箱、标准19英寸机架及线槽等；系统器件主要包括各种电源、网络、监控、显示、输入及输出装置等；辅材主要包括各种线材、连接及紧固件等；工具主要包括人字梯、各种常用及专用工具等。软件则由各种专用系统软件与通用监控软件等组成。
使用SAS及BAS集成系统应用教学平台,楼宇自控系统实训装置能够使学生在三维立体平台的各个自定义区域中对 “视频监控及周边安防系统”、“智能照明系统”及“SAS及BAS集成系统”进行设计、安装、接线、编程、组态、集成、调试、运行、诊断及维护等操作，从而了解各系统在实际中的应用并熟练掌握其根本技术要点；能够训练与检验学生的团队协作、计划组织、交流沟通、工程规划及实施等能力，丰富职业素养，提高综合职业技能，是适合项目考核、老师教学及学生实验实训等多方面要求的建筑电气与智能化系统应用教学平台。
(1)SAS及BAS集成系统应用教学平台,楼宇自控系统实训装置 采用了三维立体平台结构设计，能够根据设计定义各个网板所代表的不同区域并对系统进行搭建，如配电间、管理间、设备间、某层楼道区及办公区等；
(2) 采用了网板与线槽的位置搭配设计，使任意两网板之间都能确保***短距离的联通；
(3) 采用了优化算法的网孔规格与排列，能够在增加有效固定点数量的同时提高网板的强度；
(4) 采用了专利的“网孔板用膨胀固定件”，配合自攻螺丝快速完成对器件的固定，更方便快捷，更接近工程实际应用；
(5) 采用了开箱式器件、开放式网板及机架，提高系统安装与接线的透明度，有利于增强对系统的理解。
SAS及BAS集成系统应用实验装置,饮用水处理工艺实训装置
一、实验目的：
给水处理中澄清工艺通常包括混凝、沉淀和过滤，处理对象主要是水中悬浮物和胶体杂质。原水加药后，经混凝使水中悬浮物和胶体形成大颗粒絮凝体，而后通过沉淀池进行重力分离。机械反应斜板沉淀池就是混凝、絮凝沉淀两种功能的净水构筑物。本模型就是展示絮凝反应池和斜板沉淀池内部构造的实验装置。希望达到以下目的：
1、通过对有机玻璃装置直接地观察，加深对组成的各个部分的了解；
2、掌握机械反应池和斜板沉淀池水流方向和操作使用方法，观察絮体生成和沉淀的状况。
二、主要技术指标及参数：
1、环境温度：5℃～45℃
2、处理水量200 L/h；
3、装置外形尺寸：长6700mm×宽450mm×高1900mm、
4、工作电源：AC220V±10%、50Hz，单相三线制，功率2300W，安全保护：具有接地保护、漏电保护、过流保护、
三、主要配置：
1、原水箱1只：白色PP板、厚度10mm，底板上安装有放空阀，方便将水排净；
2、原水箱配电机搅拌1台、304不锈钢搅拌桨1套；（功率25W、转速90rpm）、
3、机械絮凝池1套、透明有机玻璃材质、厚度10mm、长500mm×宽300mm×高500mm、
