实验目的：

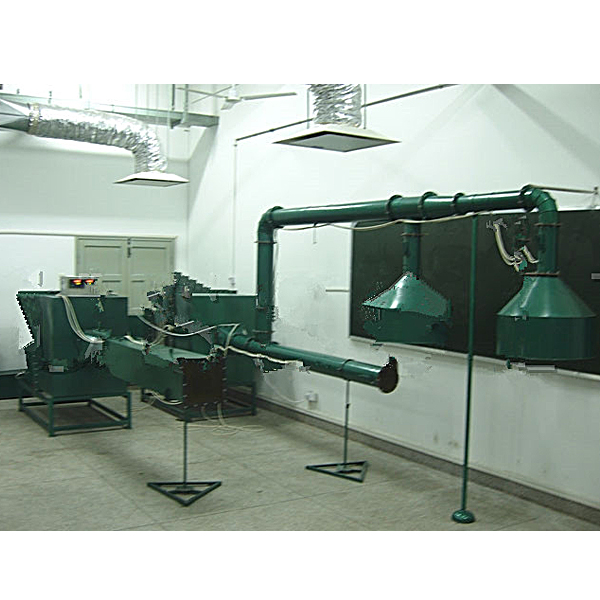

通过风量测量箱的风量进行精确的测量，对圆形管道、巨形管道的流量测量进行标定，同时可对不同形状的管道及其他测量风量的方法，如风速法、动压法进行相对比较及误差对比分析。可做排风罩性能试验。可对空气流量小于1500 m3/h计量器具进行研究。
主要配置：
风机箱；标准风量测量箱；标准流量喷嘴；风机用变频器 ；风量调节阀门；可更换风管（矩形管、圆管）；伞形排风罩。
技术参数：
1、输入电源：三相AC380V±10% 50Hz，功率1.5KW。
2、离心风机参数：风量2200m3/h ，风压1000 Pa，功率1.5KW。
3、标准流量：200～1500 m3/h
4、管道空气流速：v≤15m/s 可调；
5、矩形管、圆管尺寸：3 种,实验风道采用304不锈钢材质。
6、调速方式：变频调速。
7、不少于 4 套测试仪表，量程与提供的设备相对应，分辨率1Pa。
8、外形尺寸：1600×500×1700mm，外形为不锈钢可移动支架，带双刹车轮。
管道风量风压性能实训台,发动机液压升降翻转实验装置
一、功能简介
1.采用 2016款科鲁兹1.4T 电控汽油发动机总成(易于拆装)，组装在专用发动机拆装翻转架上。
2.采用减速翻转机构，可使发动机任意角度旋转，并能任意位置锁止，便于学生从不同的角度进行拆卸和装配。
3.底部放置大面积接油盘，便于小零件或螺丝的集中存放。
4.拆装翻转架采用了高强度的钢结构焊接，表面经喷涂工艺处理，底部带有自锁脚轮装置，可移动式，方便教学。
5.液压升降式装置,高度调整范围 0-200毫米，并具有安全锁止功能。
二．技术规格
设备外形：1200×600×1100mm (长×宽×高)
颜色：7032
钢管：40*40*3mm
万向脚轮
前二只万向带锁止功能脚轮
2后二只万向脚轮
脚轮与台架用M6*4螺丝固定，方便设备维修与维护。
脚轮：60mm×50mm(直径×宽度)
脚轮支撑：1.0T
减速机：MOPA70；1：70
