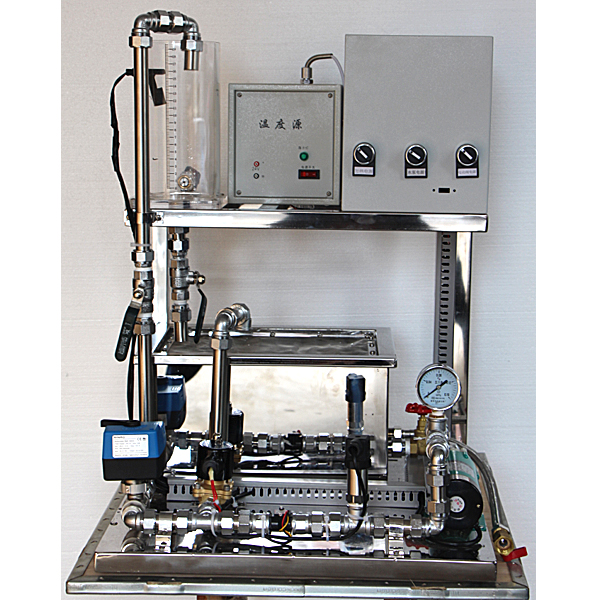

本实验配置基本的水箱、管路、智能调节器、电磁泵等，利用不同工业液位测量传感器，组成多种液位检测系统，可提供的传感器包括有：应变式液位器等。
通过实验熟悉的安装测试方法，应用特点，测量范围，安装条件，掌握精度分析方法。
本装置具有多重安全保护，提供IEC标准信号及相关测试点供plc接入进行编程实验。
装置技术条件
1）输入电源：二相三线AC220V±10％ 50Hz；
2）工作环境：温度-10℃- +40℃,相对湿度<85%(25℃) 海拔<4000m；
3）装机容量：<0.5kVA；
4）外形尺寸：400*600*700单位mm。
系统配置
| 名称 | 单位 | 数量 | 备注 | |
| 执 行 机 构 | ||||
| 电动球阀 | 只 | 1 | 工作电压24，控制电压0-10v。 | |
| 磁力泵 | 台 | 1 | 无泄漏，低噪音，二相交流220VAC，15W。扬程1.5吗m。 | |
| 传 感 变 送 器 | ||||
| 扩散硅压力（液位）变送器 | 只 | 1 | 0-100kpa | |
| 压力变送器 | 只 | 1 | 供电电压9-24v，输出4-20MA，标准接口，压力范围0-100kpa。 | |
| 涡轮流量计及流量变送器 | 套 | 1 | （1）量程：选0-800L/h；（2）输出信号：4-20mADC；（3）精度：0.2级。标准信号输出4-20ma | |
| 温度变送器 | 套 | 1 | Pt100：A级；温度变送器：0.5级精度，0-100℃。4-20ma标准信号输出 | |
| 其 它 设 备 | ||||
| 实验用淡蓝色透明有机玻璃水箱 | 只 | 1 | 1个圆型有机玻璃水箱，直径15mm，高度15cm。 | |
