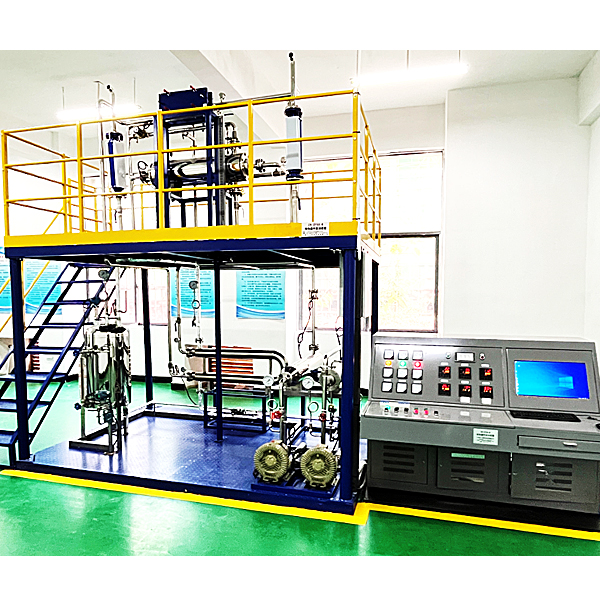

一、传热过程综合实训装置系统的组成及特点
设备主体：对象部分：长×宽×高：3700×2000×3500mm，整机采用钢质安装框架（两层设计，一层平面方便操作、检修、出入，二层有安全斜梯通上并有护栏、防滑花纹板）
1、系统换热体系有：水蒸汽-空气（双列管换热器）；冷空气-热空气（套管、列管、板式）；水-热空气体系（￠159单列管换热器）。
2、以￠159列管换热器为主体做传热实训，双并行列管换热器结构，操作时可一套为正常操作，一套为故障操作，相互比较，双并行列管换热器也可进行换热器的串/并联操作。要求系统列管换热器壳程内的蒸汽压力及流量调节系统可控。同时系统可自动设置了故障点，实训学生的排障能力（气堵、水堵)。
3、将列管换热器做成可剖解式，不安装在系统上，便以老师对学生讲解换热器的结构，使学生加强对换热器结构的认识了解。
4、温度采用高精度进口贴片式精微Pt100+智能巡检记录仪测量。每一个温度带就地数显变送，流量检测带就地数显变送，计算机进行数据采集、过程控制的基本原理和过程。蒸汽源采用工业标准全自动蒸汽发生器。传热管路采用管道法兰联接,不但密封性能好,而且拆装方便。就地显示检测控制仪表：选用厦门宇电智能仪表（带就地控制RS485通讯接口）。
换热器单元实训台,水手技能实验台
船舶水手工艺技能实训装置”是根据职业院校开设的《水手工艺》、《水手值班 》等课程的内容而研制的，通过本装置的实训，使学员能够快速地了解和掌握水手工艺操作技能，为学员毕业后从事相关工作打下坚实的基础。可作为船舶类学校的船舶驾驶、船舶电气、船舶轮机、船舶机电、值班水手等专业的实训设备，也可作为船舶轮机员、船舶职工、船员培训机构的培训设备。
一、产品特点
1. 采用小型绳结练习架，真实模拟船体结构场景，让学员亲身体验并掌握船舶水手工艺的操作技能。
2. 装置能够使学生掌握船舶常用纤维绳绳结、编结的打法，以及各纤维绳绳结的用途。
3. 装置综合了水手业务的各种操作技能，学员通过本装置的实训可全面掌握水手业务的各项技能。
4. 装置配备了齐全的安全保护用品能保证学生实训时的人身安全。
二、系统配备装置包含绳结架、实训桌、安全保护用品、实训部件及配件等机械基础结构仿真软件：采用3D虚拟仿真技术，不需依靠其他第三方平台（如Flash、Unity等），界面生动美观、易学易用，可以提高教师教学和学生学习的兴趣，加深学生对平面、空间、轮系机构知识的理解和运用。软件通过三维拆卸动画、三维装配动画、模拟拆装等方式，生动地展示平面、空间、轮系等模块的拆卸、装配过程，软件内模型可由学生自行全方位旋转、放大、缩小观看装配工程的细节，学生可手动进行拆装或由软件自行拆装。可实现以下功能：1、平面机构的基本知识及介绍，2、平面机构的虚拟拆装、三维动画演示、爆炸图展示，3、空间机构的基本知识及介绍，4、空间机构的虚拟拆装、三维动画演示、爆炸图展示，5、轮系机构的基本知识及介绍，6、轮系机构的虚拟拆装、三维动画演示、爆炸图展示，7、保存、读取装配记录。提供现场演示。
