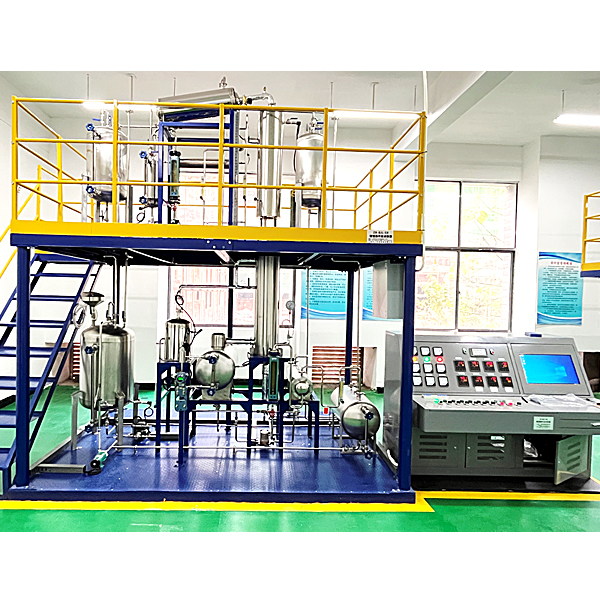

一、实训装置组成及特点
1、设备框架：长*宽*高：约3800*2000*3700mm，上层及下层平台主骨架用8#槽钢，辅助骨架用4#角钢，4个安装支柱用Φ89*3钢管。平台板用δ3扁豆型花纹板。楼梯放在框架左侧，楼梯骨架用4#角钢，楼梯板用δ3扁豆型花纹板。护栏竖式安装柱用30×30×δ1.5方钢管，横向管用Φ25*δ1.5钢管。防锈红丹底漆，面漆为工业蓝色。
2、装置运行介质为乙醇-水体系，分析仪器为酒精比重计。
3、筛板精馏塔体：主体不锈钢φ108×100×4mm，不少于10节塔，包含玻璃观测段，筛板精馏塔的玻璃观测段涵盖两块塔板，便以学员充分观测筛板塔的塔板结构及工作状况。
4、机械设备配置：精馏塔体、再沸器、原料罐、成品罐、回流罐、进料预热器，进料温度加热器，塔顶列管换热器，塔底产品冷凝器，附属管道及阀门。
5、动力输送设备：不锈钢离心泵、计量泵、循环泵等。
6、设备设计配套有循环泵，可将产品、塔底残液循环回原料罐混合继续循环使用，减少实验物料及废水排放。
精馏塔单元实训装置,医疗电子实验装置
1.平台简介
医疗电子自动化设计实训平台基于Xilinx的Spartan3E-XC3S250E的实验教学平台，该产品主要面向在校生物医学工程、电子、计算机等专业高年级本科生和研究生。
该实验平台可以完成常规的人体生理参数监测，如心电、血氧、体温、呼吸、无创血压和有创血压。除此之外，该实验平台还包括丰富的外设，包括7寸800*480分辨率触摸屏、OLED12864显示模块、LCD1602显示模块、七段数码管、独立按键、LED、矩阵键盘、拨位开关等。
由于平台上集成了蓝牙模块，学生就可以基于Android手机开发一些APP，与平台上的各种模块进行交互，便于进行家用和便携式的医疗设备开发。
医疗电子自动化设计实训平台配套的人体生理参数监测系统，可以用于监测心电、血氧、体温、血压和呼吸五大人体生理参数，该监测系统通过扩展板与医疗电子自动化设计实训平台连接，由于扩展板是开放的，因此后续还可以制作更多的扩展板。
2.实验平台规格
1、7寸屏幕分辨率：800*480，电容触摸屏；
2、心电信号测量范围：30~350BPM，精度为±2BPM；
3、血氧信号测量范围：0~100%，分辨率1%，精度2%（70%-100%），3%（40-69%），脉搏次数：20-250次/分；
4、温度信号测温范围：-25℃~+45℃，精度为±0.1℃；
5、呼吸率范围：0-60BPM
6、收缩压范围：60mmHg-240mmHg、平均压范围：40mmHg-210mmHg、舒张压范围：30mmHg-190mmHg
