一、装置特点
1. 采用大功率半导体制冷组件作为冷源，不需要干冰、氨、氮、氟利昂等制冷剂，温度低、制冷快、寿命长。具有无污染、无噪声、无振动、无磨损，可连续工作。
2. 直观性强：可以直观的观察制冷片冷端结冰的全过程，深入掌握半导体制冷片的工作原理。
3. 可操作性强：用面板上提供的钮子开关，可以方便的切换半导体制冷片的工作状态，既能定性观察实训现象，又能通过测量仪表定量测量。
二、 技术性能
1. 输入电源：单相三线～220V±10% 50Hz
2. 工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3. 装置容量：＜0.8kVA
4. 外形尺寸：1200mm×730mm×1400mm
5. 安全保护：具有漏电保护装置，安全符合国家标准
三、 实训装置的基本配置及功能

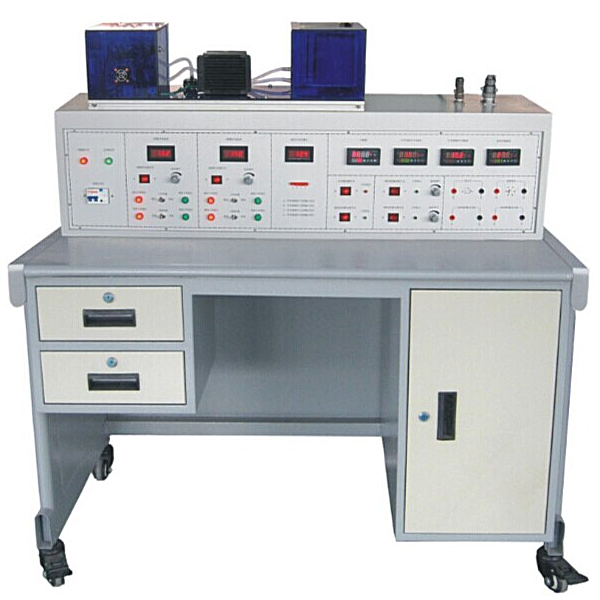

实训装置由控制屏、实训桌和半导体制冷机组等组成
(一) 控制屏(铁质双层亚光密纹喷塑结构，铝质面板)
1. 直流数字电压表（1个）：测量范围0～20V，按键切换档位，采用三位半数码显示，精度0.5%。输入阻抗为10MΩ。通过琴键切换可分别显示半导体制冷片A的输入电压、半导体制冷片B的输入电压、半导体制冷片A的输出电压、半导体制冷片B的输出电压。
2. 直流稳压电源（2个）：提供0～15V连续可调的直流电源，电流为10A，为半导体制冷片提供电源。
半导体制冷实验台,楼宇工程公共及应急广播系统实验装置
1、设备概述
装楼宇工程公共及应急广播系统实训置依据智能建筑行业的发展趋势和特点，结合楼宇智能化技术的功能和应用，以楼宇5A子系统工作任务为导向，基于楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展，多层面地满足了技师和职业院校楼宇智能化设备安装与运行、楼宇设备安装、自动化控制、计算机网络及通信系统工程等相关专业的系统与原理演示、技能展示、工作任务设计与计划、实训、过程与结果评定、考核、鉴定、竞赛、工程项目设计及毕业设计等；系统地训练了学生专业技术、实际动手技能（安装、布线、接线、编程、调试、运行、维护及维修等）、设计规划、交流沟通、团队协作、效率意识及创新思维等能力，同时培养了其严谨的工作作风和良好的职业素养。
2、技术指标
(19)电源输入：单相三线（第三方接地），AC220V±10%，50/60Hz；
(20)安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路；
(21)整机功耗：≤300W；
外形尺寸（宽×高×深）：1060mm×1900mm×800mm（工业铝型材支架）；
3、实训项目
1)系统的安装、布线、接线、编程、调试、运行、维护及维修；
2)线路故障的设置、检测及排除；
3)认识公共广播系统的基本工作原理、基本配置及系统结构；
4)手动广播操作：发布通知、会议及播放音乐；
5)自动广播编程：实现校园自动打铃、定时眼保键操及定时播放背景音乐；
