一．产品简介

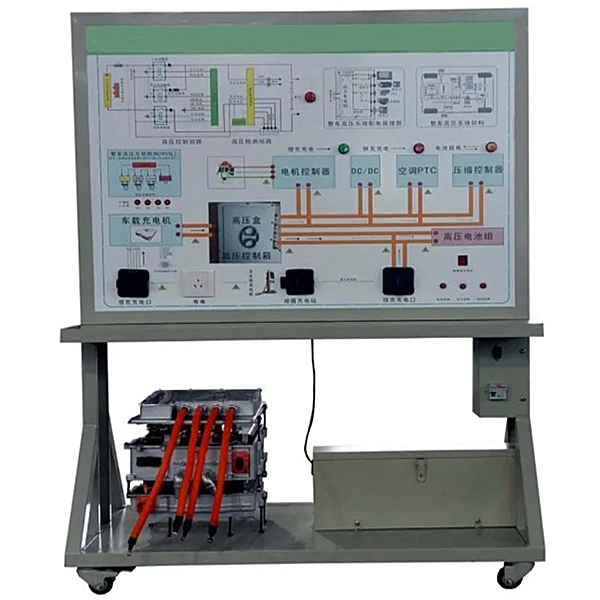

本设备采用 原车新能源汽车高压真实器件制作，展示新能源汽车高压的结构与工作原理，适合于各类院校对纯电动汽车高压器件理论和维修实训的教学需要。
二．设备组成
高压盒、动力电池高压电缆、电机控制器电缆、快充线束电缆、慢充线束电缆、DCDC线束电缆、车载充电机线束电缆、空调压缩机线束电缆、空调PTC线束电缆、操作控制台、训练控制按钮、原理检测面板与结构彩图。
三．功能特点
1．展示高压盒高压器件的组成结构和工作过程；
2．设备面板采用耐创击、耐污染、防火、防潮的**铝塑板，表面经特殊工艺喷涂底漆处理；4mm铝塑面板打印有永不褪色的UV平板彩色电路图；学员可直观对照面板资料和高压控制盒的实物，认识和分析高压控制盒的器件和原理；
3．控制台安装有BJEV高压控制盒的解剖部件，能清晰看清高压控制盒的控制继电器、熔断器、连接器端子等电子器件；
4．系统含有动力电池高压电缆、电机控制器电缆、快充线束电缆、慢充线束电缆、DCDC线束电缆、车载充电机线束电缆、空调压缩机线束电缆、空调PTC线束电缆、国标快慢充电枪与充电座；
5．展示BJEV高压线路的高压互锁信号的组成结构和工作过程；识别高压线束连接器的端子及对应的功能；
6．实训台面板上安装有双独立线路控制系统的硬件模块；安装有各高压模块的汽车真实接口连接器，这些接口可以训练学生对高压电路的连接。
7.机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
新能源汽车高压器件实训台,直流电动机拆装实验台
电机拆装与维修实训台是为各类院校学生拆装各种电机而设计的，通过对常用多种电机的动手拆装，使学生掌握电机从里到外的构成及各组成器件的认识，根据电机拆装的特点，实训台材质采用全钢结构，坚固耐用。 配置如下：
1、拆装工具一套：拉马1幅、活动扳手1把、橡皮锤头
1只、划线板、压线板1块、弯头剪刀1把、尖嘴钳1把、钢锯1把。
2、1.1KW三相鼠笼电机1台。
3、直流他（并）励电动机1台（100W）
4、钢制拆装桌1张，规格：1500mm×750mm×780mm
5、电烙铁及烙铁架1套
三相异步电机的拆卸方法与步骤
(a)切断电源，拆开电机与电源连接线，并做好与电源线相对应的标记，以免恢复时搞错相序，并把电源线的线头做绝缘处理。
(b)备齐拆卸工具，特别是拉具、套筒等专用工具。
(c)熟悉被拆电机的结构特点及拆装要领。
(d)测量并记录联轴器或皮带轮与轴台间的距离。
(e)标记电源线在接线盒中的相序、电机的出轴方向及引出线在机座上的出口方向。
2．拆卸步骤
借助图1所示，简述拆卸步骤：
(a)卸皮带轮或联轴器,拆电机尾部风扇罩。
(b)卸下定位键或螺丝，并拆下风扇。
(c)旋下前后端盖紧固螺钉，并拆下前轴承外盖。
