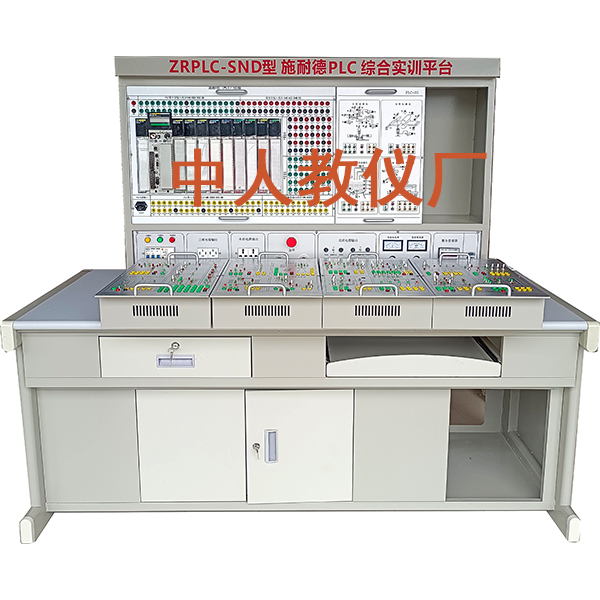

施耐德PLC综合实训台

  plc自动化控制实训台”是根据国家劳动和社会保障部职业技能鉴定中心为维修电工技师、技师的职业培训与技能鉴定而研制的，它适合PLC可编程控制实训教学及技师技能鉴定考核。

二、装置特点

1、本套系统含教师主站和学生从站实训装置，每套实训装置均由控制屏、实训桌、PLC主机组件、通信模块等组成。

2、采用挂件结构，具有开关量、模拟量、控制对象等单元，能完成逻辑、模拟、过程、运动等的控制实训教学。

4、装置设有电压型和电流型漏电保护器，各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠，同时控制屏还设有定时器兼报警记录仪，记录实训考核时间及误操作次数。

三、技术性能

1、输入电源：三相四线（或三相五线）～380V±10% 50Hz

2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

3、装置容量：＜0.5kVA

4、重 量：100kg

5、外形尺寸：1700mm×700mm×1650mm

6、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准

四、实训装置的基本配置及功能

实训装置由控制屏、实训桌、主机实训组件、实训模块、等组成。

（一）控制屏

1、交流电源控制单元

三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制、同时具有漏电告警指示及告警复位。

提供三相四线380V、单相220V电源各一组，由启停开关控制输出，并设有保险丝保护。

2、定时器兼报警记录仪

定时器兼报警记录仪，平时作时钟使用，具有设定时间、定时报警、切断电源等功能；还可自动记录由于接线或操作错误所造成的漏电告警次数。

3、直流电源、直流电压/电流表、逻辑电平输出及指示等

施耐德PLC综合实训台,泵特性曲线测定实训台

一、主要用途：
1、熟悉水泵的操作，掌握实验组织方法，了解实验操作原理；
2、学会水泵特性曲线的测定方法，正确掌握用作图法处理实验数据。
二. 实验台的主要指标和参数
1、环境温度：0.5～40℃
2、离心泵 型号：FS103
3、**扬程：11
4、**流量：4.5
5、泵进口管径d：32 mm
6、电机额定功率：370 W
7、电机额定转速：2840转/分
8、设备外形尺寸：1200mm×450mm×1800mm、
9、工作电源：AC220V±10%、50Hz，单相三线制，功率370W，安全保护：具有接地保护、漏电保护、过流保护
三、主要配置：
1、304不锈钢实验水泵；
2、0.4级精密正负压力表；
3、孔板流量计；
4、压差计；
5、配有白色PE材质回水箱；
6、标定计量箱、
7、ABS串、并连管路、
8、铜阀门、
9、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、线管等组成，
10、配套UPVC连接管道和阀门（中财品牌）。
11、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。
12、建筑大楼与智能楼宇电气安装虚拟仿真软件
