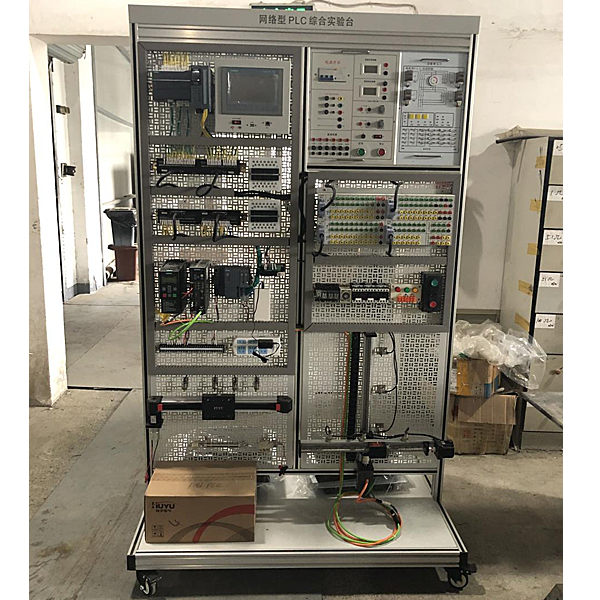

智能制造PLC高级应用实验装置

本装置是根据人力资源和社会保障部制定的“可编程序控制系统设计师”培训及国家职业标准考核大纲内容，适当增加新技术，按照职业教育培训、职业技能鉴定和实训教学要求而研制的。适合职业院校、职业培训学校、职教中心、鉴定站/所对可编程序控制系统设计师的四、三、二级开展培训及技能鉴定。

二、 研发背景

1. 本装置是根据人力资源和社会保障部制定的“可编程序控制系统设计师”培训及国家职业标准考核大纲内容，适当增加新技术，按照职业教育培训、职业技能鉴定和实训教学要求而研制的。

2. 工业迅速发展处理器要求不断提高，教学需要与时俱进设备要不断升级，而教学还需要从基础学起，同时满足需要实验室建设重复会导致浪费资金和实验室空间。

3. 一个产品需要多种加工工艺，导致工业现场设备错纵复杂，一个主机不能完成所有工作，需要多个站点进行相互配合完成。

4. 不同层次的考核需要不同设备，不能有机的进行结合，有些实训完成后无法进行考量检查学生的接受程度。

三、 产品特色

1. 实训建设理念为一次性建设，本设备采用通用型宽展口，所有主机的I/O口都可通过扩展口引出，可以用于插接式训练，也可进行线接式实操训练；还设有两块可拆卸的网孔板可对不同层次的学生进行考核。

2. 在主机选型方面由小型FX3U系列plc到中型FX5U系列PLC再到大型Q系列PLC，全面覆盖了三菱常用PLC类型，主机可以通过并口连接到实训区进行实训，可从基础小型PLC开始学起，再到中型PIC,**到大型PLC，由简到繁的学习理念让学生容易接受，学习起来更加得心应手。

智能制造PLC高级应用实验装置,微型反应柱集成实验装置

一、实验原理和目的：
该设备可进行各种物理、化学及物理化学综合处理工艺实验。实验包括：
1、过滤实验：可用砂滤料过滤（包括反冲洗强度实验）；
2、活性炭吸附实验：（可测试各类型牌号的活性炭的吸附性能）；
3、离子交换实验：可用树脂交换水中硬度，亦可测试各牌号树脂的交换性能（塔外再生）；
该设备各反应柱可并联组成运行，也可分解成多套供多组学生单独实验，该装置可开出七、八种水处理与化学的基础实验。
本装置专对水处理技术基础研究，提高学生动手能力，
并使学生达到以下目的：
1、了解该设备的工艺流程、技术参数；
2、加深对实验基本概念的理解。
二、主要技术指标及参数：。
1、环境温度： 5～40℃
2、处理水量：全用20L/h；
3、反冲洗强度：按15L/s・m2计算。
4、反应柱尺寸：Φ50mm×1000mm×10根
5、装置外形尺寸：1300mm×500mm×1300mm、
6、工作电源：AC220V±10%、50Hz，单相三线制，功率200W，安全保护：具有接地保护、漏电保护、过流保护、
三、主要配置：
1、反应柱10根：透明有机玻璃材质、壁厚5mm、Ø50mm×1000mm，配有石英砂、活性炭、树脂、层、隔网，分两组,每组由5柱串联而成；
2、原水箱2只：白色PP板、厚度10mm，底板上安装有放空阀，方便将水排净；
3、配原水箱搅拌电机2台、304不锈钢搅拌桨1套；（功率25W、转速90rpm）、
4、防腐蚀磁力进水泵2台、流量：27～32（L/min)、扬程：3.1～4.3（m）、
5、流量测量与调节：液体流量2个（量程6-60L/H）；
