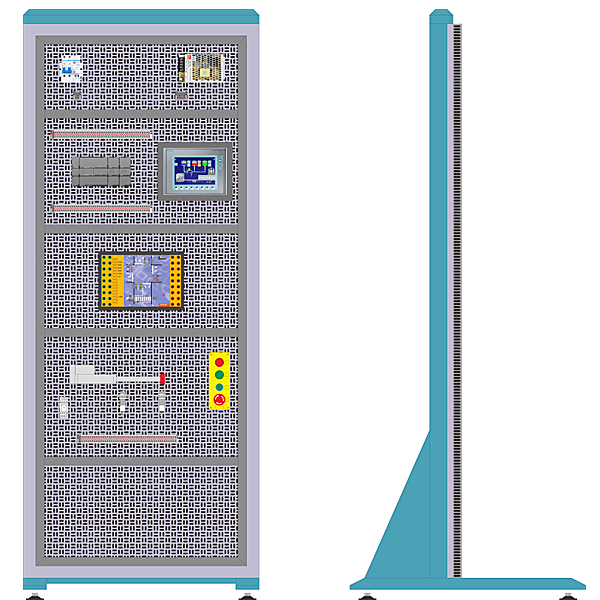

工业网络PLC实验装置

本装置是装置，做到一机多用、资源共享、便于管理、plc部分模拟实际工业控制过程中典型的控制对象，它形象生动的演示了PLC的整个执行过程。能够形象生动的执行机构验证自己编写程序的正确性，掌握PLC的实际应用，增强学生对PLC的学习兴趣。产品采用挂箱式，便于实验项目扩展和用户第二次开发。自产品推出以来，得到了各大院校教学教师和专家的一致好评。全套装置设计合理、功能强大、操作简单方便，对学生理解和掌握可编程控制器的控制原理和操作方法。加快学习PLC的编程方法。都具有极大的帮助。

二、主要设备构成

（1）逻辑控制单元

西门子S7-1200可编程控制器套件1套

1) 控制器CPU 集成输入/输出：14 路数字量输入 24V直流输入，10路晶体管输出24 V直流，2路模拟量输入0 - 10V DC或0 – 20mA；供电：直流 DC 24 V；可编程数据存储区：50 KB

2) 模拟输出模块 1路模拟量输出 12BIT +/- 10VDC / 0-20 mA

3) 模拟器模块 8 POSITION

4) 以太网电缆

5) 工程组态软件wincc（含授权）

6) 数字量输入输出模块 8输入24V DC/ 8输出继电器

电源模块，输入：120/230V AC，输出：24V DC/2.5A

工业网络PLC实验装置,电絮凝实训台

技术指标
1.处理水量：30L/h；
2.工作电源：AC220V±10%、50Hz，单项三线制、功率800W，安全保护：具有接地保护、漏电保护、过流保护；
3.电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘、防弧、阻燃自熄等特点，布线整齐，安装可靠，便于查找、维修和调换线路；
4.装置外形尺寸：2100×450×1800mm。
主要配置及参数
1.原水高位水箱、均流槽、絮凝池、沉淀池、混合槽：透明有机玻璃材质、厚度10mm；
2.原水箱和清水箱各1个：白色PP板，厚度10mm，底板上安装有放空阀，方便将水排净；
3.搅拌电机1台（功率25W、转速90rpm）、不锈钢搅拌桨1套；
4.电动搅拌装置1套、调速器1只；
5.潜水泵、流量计；
6.投药泵、药液箱；
7.台面（白色10mm厚PP板）、拉丝银双色板标牌（设备各主要组成单元名称，便于学生了解设备）；
8.电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器（德力西）、电压表、带灯自锁按钮开关（正泰）、线槽等组成，控制箱面板采用铝质凹字技术制作；
9.公元ERA配套连接管道和阀门、弯头；
10.不锈钢框架实验台（30*30mm不锈钢方管、配脚轮均为万向轮带禁锢脚）等组成。
11.建筑大楼与智能楼宇电气安装虚拟仿真软件
基于unity3d设计，用户自行根据电脑配置选择不同的交互界面大小，可选六级画质等级。软件内模型可进行360°旋转、放大、缩小、平移。软件使用过程有小助手提示，内容如下：
A、湿式报警系统
1、系统概述：湿式报警系统概述
2、设备认知：设有**视角、设备详情（显示该设备的介绍或参数）、练习（内置6道选择题，选择正确与错误均有提示）、原理图（可从原理图中进入到设备中）。设备有：喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水池。
