电力系统综合自动化实验台,变频恒压供水系统实训装置电力系统自动化创新实验台是一个自动化程度很高的多功能实验平台,可单独使用开出多门电气工程专业课程的教学实验,多套培训系统还可组成复杂电力网系统进行综合

电力系统综合自动化实验台,变频恒压供水系统实训装置

电力系统自动化创新实验台是一个自动化程度很高的多功能实验平台,可单独使用开出多门电气工程专业课程的教学实验,多套培训系统还可组成复杂电力网系统进行综合实验、实训,并由电力自动化监控系统实现电力网综合监控。

设备入口均设有漏电保护器。

整个实验系统控制电源(包括继电器辅助电压)均采用安全电压以内的直流24V电源。实验信号要求按照电力系统二次标准输出,且严格控制输出功率,杜绝触电隐患。

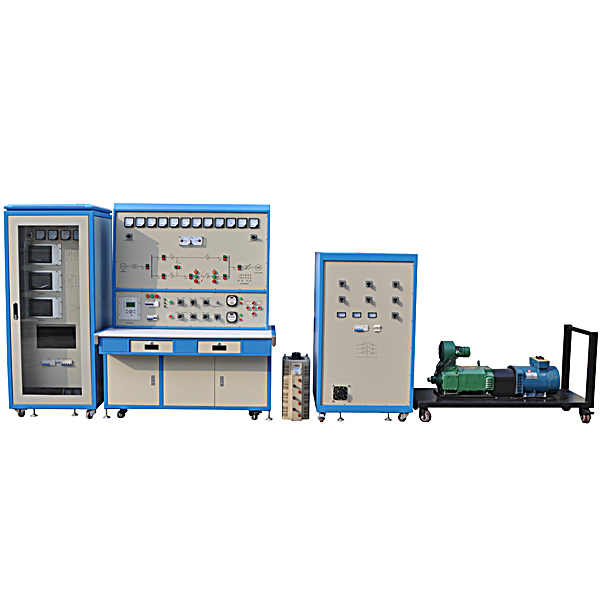

1、发电机组控制屏

发电机组控制屏与发电机组相连,完成发电机组的励磁调节、调速及系统并列功能,为发电厂自动化提供条件。

发电机组控制屏由测量仪表单元、调速系统、励磁系统、准同期装置、一次接线图、三相模拟断路器、互感器、励磁整流模块、调速整流模块等组成。

测量仪表单元:包含直流电压表、直流电流表各2只,分别指示原动机电枢电压和电流、发电机励磁电压和电流;交流电压表2只,分别指示机端电压和系统电压;频率表两只,分别指示机端频率和系统频率;三相有功功率表1只,三相无功功率表1只,分别指示发电机组有功和无功负载。

设备运行参数:

设备工作电压为AC380V、50Hz。进线为三相五线制。

设备允许工作环境温度至少在-10℃-+40℃范围内。

设备允许环境相对湿度不低于85%(25℃)。

设备整机容量低于10kVA,电流小于20A。

2、电力系统综合自动化实验系统(实验台)

电力系统综合自动化实验系统实验台提供了一个典型的电力系统运行一次主系统。

实验台由模拟一次主系统、多功能微机保护装置、短路设置模块、指示仪表等构成。


电力系统综合自动化实验台,变频恒压供水系统实训装置


电力系统综合自动化实验台,变频恒压供水系统实训装置

一、系统概述
变频恒压供水系统实训装置”集plc、变频调速、过程控制、工程组态技术于一体。它由六层住宅消防、生活供水系统(实物模型),控制平台两大部分组成,包含了可编程控制器、变频器、变频磁力驱动泵、休眠泵、消防泵、压力变送器、压力仪表、输水管道、消防栓、家用水龙头、蓄水池等工程设备。控制平台采用PLC+变频器的开放式控制结构,可以完成多种模式下的楼层恒压供水实训实训,为教学研究变频恒压供水技术提供一个开放的操作平台。它是一款适合于大学及中、高职院校电气自动化、楼宇自动化、建筑电气、智能建筑等专业的综合型实训设备。
二、系统特点
控制平台采用PLC+变频器的开放式控制结构,提供组态软件和PLC开发环境,可以让学生自行设计控制方案,灵活性强。
控制平台有热过载保护、过流保护、漏电保护、接地保护、工频和变频联锁控制等多重保护机制。
控制系统能模拟真实的给水系统,有自动控制和手动控制两种控制方式,当自动控制失效时,系统由手动控制方式运行。
控制对象全部使用不锈钢和有机玻璃器件,保证不生锈、不易老化;模拟六层大楼给水系统,具有有生活水系统和消防水系统两种水路模型;动力系统由四台水泵构成,其中两台常规变频循环泵,一台休眠小泵,一台消防泵,能够模拟常规生活供水系统、消防供水系统和夜间小流量供水系统,能够生动模拟大楼给排水系统的典型结构。
建筑大楼与智能楼宇电气安装虚拟仿真软件
基于unity3d设计,用户自行根据电脑配置选择不同的交互界面大小,可选六级画质等级。软件内模型可进行360°旋转、放大、缩小、平移。软件使用过程有小助手提示,内容如下:
A、湿式报警系统
1、系统概述:湿式报警系统概述
2、设备认知:设有**视角、设备详情(显示该设备的介绍或参数)、练习(内置6道选择题,选择正确与错误均有提示)、原理图(可从原理图中进入到设备中)。设备有:喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水池。
3、原理展示:展示湿式报警系统的工作原理,三维动画演示,三维模型半透明化,可以见内部水流。配备练习模块(内置4道选择题,选择正确与错误均有提示)
