电力继电保护实验装置

设备入口均设有漏电保护器。

整个实验系统控制电源（包括继电器辅助电压）均采用安全电压以内的直流24V电源。实验信号要求按照电力系统二次标准输出，且严格控制输出功率，杜绝触电隐患。

1、电力自动化及继电保护综合实验系统

电力自动化及继电保护综合实验系统提供了一个典型的电力系统运行一次主系统，同时为继电保护实验提供一次系统平台。

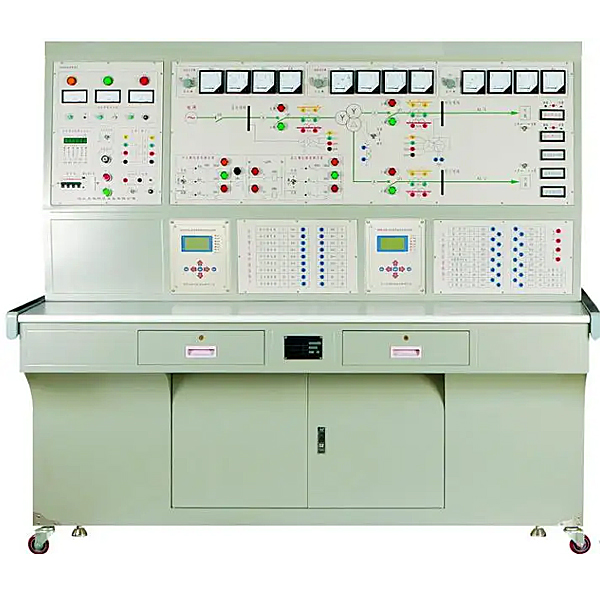

实验台由模拟一次主系统、多功能微机保护装置、常规继电器、二次电气控制等构成。

多功能微机保护装置：

多功能微机保护装置既可用于各种继电保护实验，也可在电力系统实验中作为线路保护装置使用。

要求包括以下：

10kV馈线微机保护装置模块

35kV线路微机装置模块

110kV线路成组微机保护装置模块

变压器主保护装置模块

变压器后备保护装置模块

电容器微机保护装置模块

电动机微机保护装置模块

发电机差动保护装置模块

发电机后备保护装置模块

数字式电流继电器、数字式电压继电器、数字式功率方向继电器、数字式差动继电器、数字式阻抗继电器、数字式反时限电流继电器等数字式继电器模块，可通过菜单选择不同的功能模块灵活实现。

为了方便实验接线，在实验台内部已经将多功能微机保护装置的电压、电流输入端子、保护跳闸和合闸信号以及断路器跳、合位开入状态信号引到实验台面板上。由于线路保护、变压器主保护和后备保护的接线不同，因此面板上设置有不同的保护接线端子区。

电力继电保护实验装置,SAS及BAS集成系统应用实训台

一、概述
SAS及BAS集成系统应用教学平台,楼宇自控系统实训装置的硬件由三维立体平台、系统器件、辅材及工具四部分组成。三维立体平台主要包括**铝型材支架、网板、网孔电箱、标准19英寸机架及线槽等；系统器件主要包括各种电源、网络、监控、显示、输入及输出装置等；辅材主要包括各种线材、连接及紧固件等；工具主要包括人字梯、各种常用及专用工具等。软件则由各种专用系统软件与通用监控软件等组成。
使用SAS及BAS集成系统应用教学平台,楼宇自控系统实训装置能够使学生在三维立体平台的各个自定义区域中对 “视频监控及周边安防系统”、“智能照明系统”及“SAS及BAS集成系统”进行设计、安装、接线、编程、组态、集成、调试、运行、诊断及维护等操作，从而了解各系统在实际中的应用并熟练掌握其根本技术要点；能够训练与检验学生的团队协作、计划组织、交流沟通、工程规划及实施等能力，丰富职业素养，提高综合职业技能，是适合项目考核、老师教学及学生实验实训等多方面要求的建筑电气与智能化系统应用教学平台。
(1)SAS及BAS集成系统应用教学平台,楼宇自控系统实训装置 采用了三维立体平台结构设计，能够根据设计定义各个网板所代表的不同区域并对系统进行搭建，如配电间、管理间、设备间、某层楼道区及办公区等；
(2) 采用了网板与线槽的位置搭配设计，使任意两网板之间都能确保***短距离的联通；
(3) 采用了优化算法的网孔规格与排列，能够在增加有效固定点数量的同时提高网板的强度；
(4) 采用了专利的“网孔板用膨胀固定件”，配合自攻螺丝快速完成对器件的固定，更方便快捷，更接近工程实际应用；
(5) 采用了开箱式器件、开放式网板及机架，提高系统安装与接线的透明度，有利于增强对系统的理解。
(6)建筑大楼与智能楼宇电气安装虚拟仿真软件
基于unity3d设计，用户自行根据电脑配置选择不同的交互界面大小，可选六级画质等级。软件内模型可进行360°旋转、放大、缩小、平移。软件使用过程有小助手提示，内容如下：
A、湿式报警系统
1、系统概述：湿式报警系统概述
2、设备认知：设有**视角、设备详情（显示该设备的介绍或参数）、练习（内置6道选择题，选择正确与错误均有提示）、原理图（可从原理图中进入到设备中）。设备有：喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水池。
3、原理展示：展示湿式报警系统的工作原理，三维动画演示，三维模型半透明化，可以见内部水流。配备练习模块（内置4道选择题，选择正确与错误均有提示）
