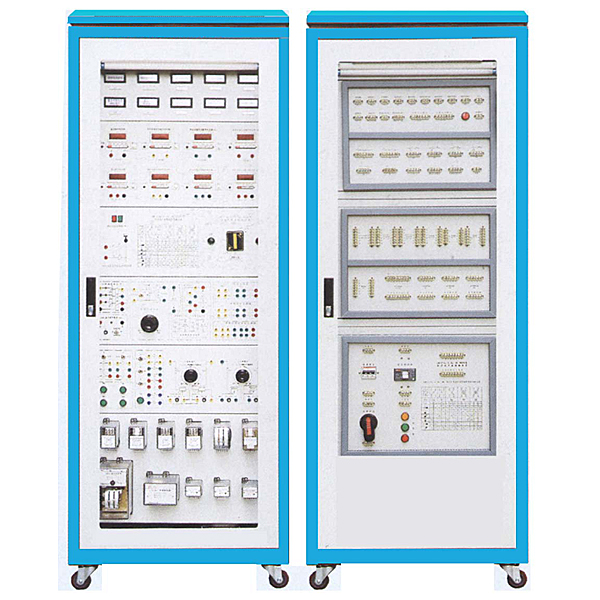

电气设备及二次线路实验装置

本装置是为了适应高职高专教育改革与发展的需要，以培养技术技能型人才而开发的产品，其中电气设备主要包括互感器和开关电器，采用实物，配有与该实物相关的安装接线和运行操作，增强了感性认识，强化了现场应用知识；二次部分主要包括断路器的控制回路与信号回路；中央信号和其他回路等。

本装置适用于发电、供电和电力自动化等相关专业的实训教学，也可供从事继电保护及二次回路的设计、安装和运行的工程技术人员参考。

二、实训项目

（一）互感器实训项目

1.电压互感器特性测试

2.电压互感器接线方式

3.电流互感器特性测试

4.电压互感器接线方式

（二）开关电器实训项目

1.塑壳断路器的原理与接线

2.隔离开关的原理与接线

3.负荷开关的原理与接线

4.自动重合闸的原理与接线

（三）二次部分实训项目

1.信号继电器

2.中间继电器

3.冲击继电器

4.闪光继电器

5.断路器的基本控制回路

6.断路器的防“跳跃”闭锁回路

7.灯光监测的断路器的控制回路

8.灯光和音响监视的断路器控制回路

9.有信号继电器的信号起动回路

10.重复动作手动复归的中央信号装置

11.重复动作自动复归的中央信号装置

12.闪光信号装置

电气设备及二次线路实验装置,可视对讲门禁实验台

1、设备概述
本装置依据智能建筑行业的发展趋势和特点，结合楼宇智能化技术的功能和应用，以楼宇5A子系统工作任务为导向，基于楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展，多层面地满足了技师和职业院校楼宇智能化设备安装与运行、楼宇设备安装、自动化控制、计算机网络及通信系统工程等相关专业的系统与原理演示、技能展示、工作任务设计与计划、实训、过程与结果评定、考核、鉴定、竞赛、工程项目设计及毕业设计等；系统地训练了学生专业技术、实际动手技能（安装、布线、接线、编程、调试、运行、维护及维修等）、设计规划、交流沟通、团队协作、效率意识及创新思维等能力，同时培养了其严谨的工作作风和良好的职业素养。
2、技术指标
(1)电源输入：单相三线（第三方接地），AC220V±10%，50/60Hz；
(2)安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路；
(3)整机功耗：≤300W；
（4）外形尺寸（宽×高×深）：1060mm×1900mm×800mm（工业铝型材支架）；
3、实训项目
1)系统的安装、布线、接线、编程、调试、运行、维护及维修；
2)线路故障的设置、检测及排除；
3)各类常用对讲门禁及室内安防设备的结构、原理、接线、调试、应用和纳入系统；
4)室内安防系统布/撤防的设计、接线、调试和演习；
5)住户系统的设计、接线、调试和演习；
6)住户与大楼系统的设计、接线、调试和演习；
7)住户、大楼与小区系统的设计、接线、调试和演习；
8)对讲门禁及室内安防系统管理软件的操作及管理；
9)桥架及其支架的安装和布线；
10)信息插座和机架设备的安装；
11)水晶头及跳线的制作和测试；
12)RJ45模块和配线架的压线和测试；
13)RJ45跳线的连接及链路的测试。
