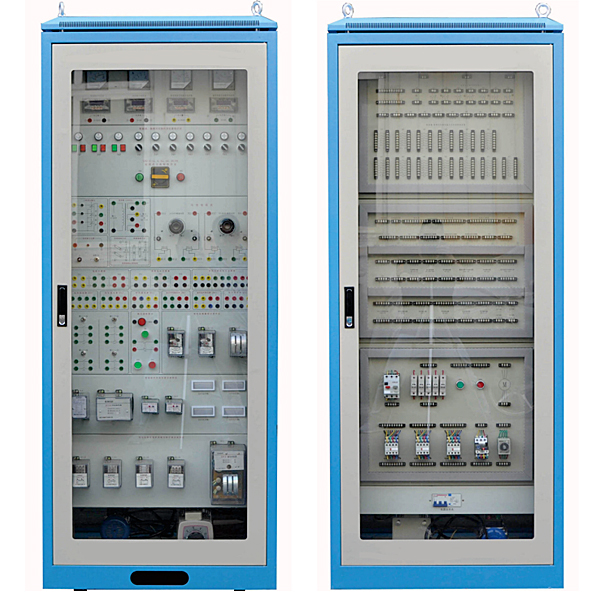

变电二次安装工实验台

本装置是根据《中华人民共和国职业技能鉴定规范·电力行业（送变电安装专业）》，参照变电二次安装施工及验收规范和相关标准，参考电力行业职业技能鉴定指导中心所编写的变电二次安装工培训大纲、题库要求而研制的。即可作为电力行业变电二次安装工初级至**技师的培训考核装置。同时也可用于其它行业对电气二次设备和二次回路的培训考核。

二、特 点

1.全面性：基本覆盖变电二次安装工初级、中级、**至**技师中的考核鉴定项目；

2.开放性：整套装置采用实物与半实物相结合的模式，所有器件、电路均可由学生（员）自主安装、接线调试，能全面考核学生（员）的实际动手能力，适合教学和培训使用。

三、技术指标

1.输入电源：三相五线～380V±10%  50Hz

2.工作环境：温度-10℃～+50℃ 相对湿度＜85%（25℃） 海拔＜4000m

3.装置容量：＜3kVA

四、实训项目

变电二次安装工常用材料及器具实训部分

1.二次专业常用绝缘材料的认知

2.二次专业常用工器具的认知

3.万用表、兆欧表的认知

变电二次安装二次电气设备实训部分

1.电压互感器的安装与多种二次接线方式认知

2.电流互感器的安装与多种二次接线方式认知

3.典型控制开关的安装与认知

4.变电站盘用仪表的安装与认知

5.变电站保护型电流、电压继电器的安装与认知

6.变电站保护型中间、时间继电器的安装与认知

7.变电站保护型信号继电器的安装与认知

变电二次安装工实验台,楼宇工程智能家居系统实验装置

1、设备概述
楼宇工程智能家居系统实训装置依据智能建筑行业的发展趋势和特点，结合楼宇智能化技术的功能和应用，以楼宇5A子系统工作任务为导向，基于楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展，多层面地满足了技师和职业院校楼宇智能化设备安装与运行、楼宇设备安装、自动化控制、计算机网络及通信系统工程等相关专业的系统与原理演示、技能展示、工作任务设计与计划、实训、过程与结果评定、考核、鉴定、竞赛、工程项目设计及毕业设计等；系统地训练了学生专业技术、实际动手技能（安装、布线、接线、编程、调试、运行、维护及维修等）、设计规划、交流沟通、团队协作、效率意识及创新思维等能力，同时培养了其严谨的工作作风和良好的职业素养。
2、技术指标
(16)电源输入：单相三线（第三方接地），AC220V±10%，50/60Hz；
(17)安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路；
(18)整机功耗：≤300W；
外形尺寸（宽×高×深）：1060mm×1900mm×800mm（工业铝型材支架）；
3、实训项目
1)系统的安装、布线、接线、编程、调试、运行、维护及维修；
2)线路故障的设置、检测及排除；
3)独立模块的独立认识、接线和控制；
4)灯光亮度按时按需自动调整控制，手动控制，情景编程；
5)门窗分时自动控制，手动控制；
6)红外转发手/自动控制；
7)电器电源通断手/自动、按时和间接控制；
8)信息查询和发布操作；
9)紧急呼叫求助操作；
10)智能家居系统整合的接线、设置、操作和演习；
11)桥架及其支架的安装和布线；
12)信息插座和机架设备的安装；
