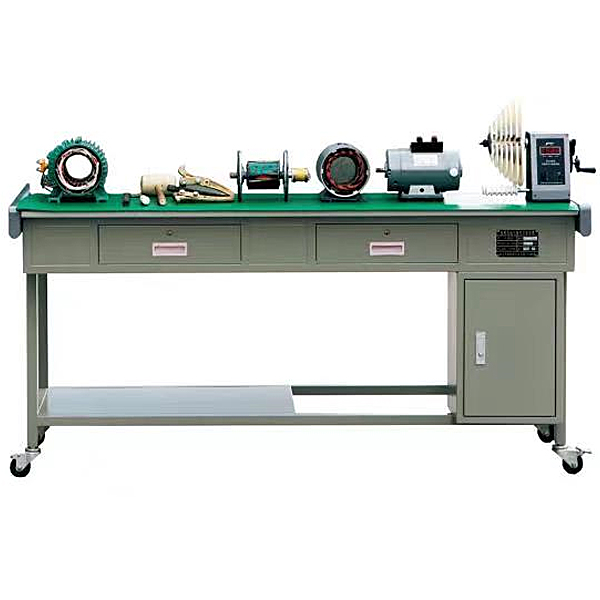

同步电机拆装实训装置

1、拆装工具一套：拉马1幅、活动扳手1把、橡皮锤头

1只、划线板、压线板1块、弯头剪刀1把、尖嘴钳1把、钢锯1把。

2、1.1KW三相鼠笼电机1台。

3、直流他（并）励电动机1台（100W）

4、钢制拆装桌1张，规格：1500mm×750mm×780mm

5、电烙铁及烙铁架1套

三相异步电机的拆卸方法与步骤

(a)切断电源，拆开电机与电源连接线，并做好与电源线相对应的标记，以免恢复时搞错相序，并把电源线的线头做绝缘处理。
(b)备齐拆卸工具，特别是拉具、套筒等专用工具。
(c)熟悉被拆电机的结构特点及拆装要领。
(d)测量并记录联轴器或皮带轮与轴台间的距离。
(e)标记电源线在接线盒中的相序、电机的出轴方向及引出线在机座上的出口方向。
2．拆卸步骤
借助图1所示，简述拆卸步骤：
(a)卸皮带轮或联轴器,拆电机尾部风扇罩。
(b)卸下定位键或螺丝，并拆下风扇。
(c)旋下前后端盖紧固螺钉，并拆下前轴承外盖。

同步电机拆装实训装置,曳引机安装实训台

1、设备尺寸：1800×1000×2000。
2、设备含：
a：龙门架-由方管焊接，表面环氧聚塑喷涂。
b：主机架-主机架用12#槽钢，机梁用12#槽钢，机梁垫板用10#槽钢，表面喷漆。
c：主机-100kg蜗轮蜗杆曳引机，固定于主机架上。
d：手动葫芦-用于吊装主机。
f：职业技能综合集成训练虚拟仿真系统
软件内模型可进行360°旋转、放大、缩小、平移，设有通用互动按钮：返回、首页、帮助。所有虚拟仿真任务过程有提示，在进行完一项任务后软件自动打钩。工具库上方设有实验任务
1、基本立体（旋转模型时XYZ空间坐标图标自动跟随旋转。）
A、平面立体：实验步骤分为实验任务（文字提示任务）—搭建模型（拖拽工具库中的模型到三投影面体系中，并自动显现投影，选择错误时有提示）—改变姿态（通过点击上下左右箭头改变）—选择投影（进入答题界面，在6项中选择此时完成的三维投影图）
B、截切立体：实验步骤分为实验任务（文字提示任务）—搭建模型（拖拽工具库中的模型到三投影面体系中，并自动显现投影）—标注投影情况（为三维投影图标定，在14处空白栏中选择相应的标注符号）
C、相贯立体：实验步骤分为实验任务（文字提示任务）—挖孔（选择任意挖孔模型，此时将可在XYZ空间坐标中选择任意面，模型同时切换，并出现一个坐标滑块，根据滑块位移大小，模型出现对应程度的剖切面）—孔径变化（选择1-4孔径）—后方通孔—选择投影（进入答题界面，在8项中选择此时完成的三维投影图）
2、组合体
