一、 概 述

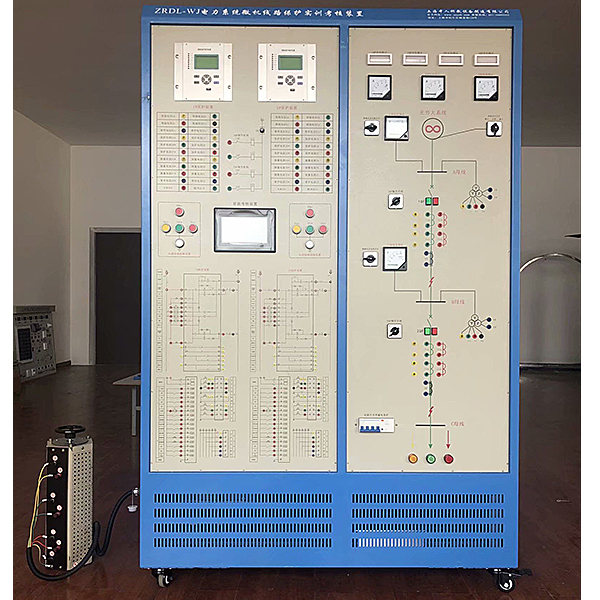

本装置采用现代电力工程中广泛应用的微机线路保护装置，配有电源、两段输电线路、互感器、智能故障设置考核等模块。本装置主要完成保护装置特性测试、接线、整定、运行等方面的实训。可用于电力行业培训，也可用于高等院校、中专技校相关专业学生实训的考核。
智能型故障设置与大屏幕液晶答题器：
操作单元
操作单元电路板（与显示屏一体）、键盘。
操作单元采用多重保护设计；双电源直流 12V 输入； 128X64LCD 显示；8 路开关量报警输入，***多 48 路继电器控制；操作单元可以不联网进行脱机考核；可以自动评分；有报警时显示屏提示。
主要有以下操作功能：
学生入口：学生解除故障时使用，可以查询考核剩余时间。
教师入口：设置故障、. 解除所有故障、设置考核时间、修改登录密码、设置设备号。教师入口需要登录密码。
分数查询：查询学生的当前得分情况。
学号查询：查询教师通过计算机设置的学号。
设备号查询：查询本机设备地址，每个操作单元有**的设备地址。
考核时间开始：用于教师设置完毕考核时间后，考核开始倒计时。
二、 实训考核项目
1. 基本实训项目
（1） 模拟系统正常﹑**﹑***小运行方式
（2） 模拟系统短路
（3） 微机保护装置基本功能试验
（4） 微机无时限电流速断保护
（5） 微机定时限过电流保护
（6） 微机带时限电流速断保护
微机线路保护实验台,电梯厅门安装与拆装调试实验台
1、设备尺寸：1600×800×1500，开门尺寸：800×1000。
2、设备含：
a：层门头-配套市场主流的重锤自闭层门头。
b：层门板-采用不锈钢折弯生产，美观耐用。
c：固定架-采用方管焊接，表面环氧聚塑喷涂，架底装配脚轮，方便移动。
d：职业技能综合集成训练虚拟仿真系统
软件内模型可进行360°旋转、放大、缩小、平移，设有通用互动按钮：返回、首页、帮助。所有虚拟仿真任务过程有提示，在进行完一项任务后软件自动打钩。工具库上方设有实验任务
1、基本立体（旋转模型时XYZ空间坐标图标自动跟随旋转。）
A、平面立体：实验步骤分为实验任务（文字提示任务）—搭建模型（拖拽工具库中的模型到三投影面体系中，并自动显现投影，选择错误时有提示）—改变姿态（通过点击上下左右箭头改变）—选择投影（进入答题界面，在6项中选择此时完成的三维投影图）
B、截切立体：实验步骤分为实验任务（文字提示任务）—搭建模型（拖拽工具库中的模型到三投影面体系中，并自动显现投影）—标注投影情况（为三维投影图标定，在14处空白栏中选择相应的标注符号）
C、相贯立体：实验步骤分为实验任务（文字提示任务）—挖孔（选择任意挖孔模型，此时将可在XYZ空间坐标中选择任意面，模型同时切换，并出现一个坐标滑块，根据滑块位移大小，模型出现对应程度的剖切面）—孔径变化（选择1-4孔径）—后方通孔—选择投影（进入答题界面，在8项中选择此时完成的三维投影图）
2、组合体
A、组合体拼装：实验步骤分为实验任务（文字提示任务）—选择组合体模型（可选8种模型）—拼装组合体（根据选择的模型挑选工具库模型并拖拽组合）—剖切组合体（可在XYZ空间坐标中选择任意面，模型同时切换，并出现一个坐标滑块，根据滑块位移大小，模型出现对应程度的剖切面）—选择侧面投影（进入答题界面，根据已知正面、水平投影图，在3项中选择正确的侧面投影图）
