一、概述

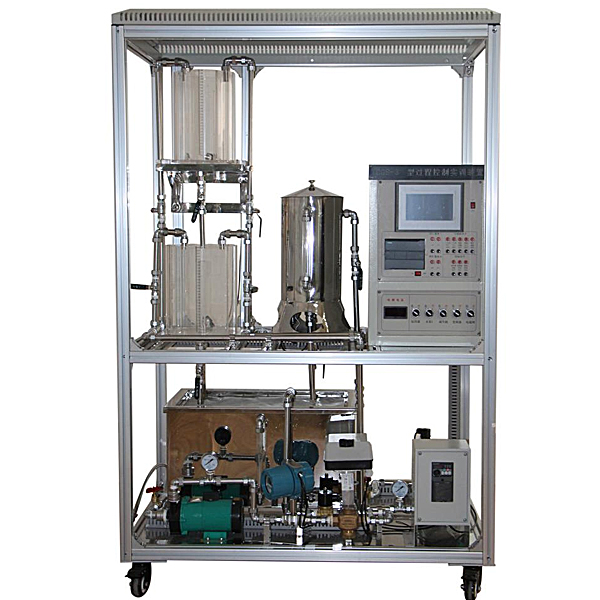

过程控制综合实验装置（Process Control System，简称PCS），是模仿现代工业生产过程中常见的物理量，诸如温度、压力、流量、液位等参数，对其进行测量、控制，分析过程参数变化特性，研究过程控制规律的教学实验设备，过程控制综合实验装置选用智能化的工业用仪器仪表，接近工业实际，使用安全，运行稳定，维护简单，性价比优越。本装置集合多种控制方式，再现实际工业现场使用的控制手段，采用声光报警系统，并提供用户更友好的二次开发接口。
二、产品结构与特点：
（1）、分体式设计，模块化组装式结构，容易组成不同控制系统。
（2）、二水箱配置；一路供水系统。
（3）、实验柜完全敞开设计，内部器件全部可视，有利直观教学和维护。
（4）、人性化设计，配有储水箱，进排水自控装置，减轻实验人员劳动强度。配有实验专用线的挂线架，取线挂线方便、整洁、美观。为实验文明操作提供条件。
（5）、装置的仪表、部件均选用现代化技术工业级产品，智能化程度高。精度好，规格多样。有利直观教学和拓宽学生工业现场知识。为以后走上社会打好结实基础。
（6）、安全度高，系统配有漏电保护，带保护套的专用实验电源连线，及温控箱防止无水加温自动控制等，力求保护人身、设备安全。
（7）、开放度好，在教师指导下，学生可观察、可自己动手参与操作、可自行编程进行验证、可根据记录的实时曲线进行理论分析等。
（8）锅炉加热程控保护系统
A、锅炉加热内胆加由水位液位保护装置，水位不达到一定的高度，控制系统不能控制可控硅调压器工作。
B、电加热管电源控制开关采用钥匙开关，不实验时，由教师保护放置钥匙，避免无关人员误操作。
（9）、电源保护措施
A、加有电流型漏电保护器。
B、三相电源加有保险管，防止断路。
三容水箱控制实验装置,凸轮机构测试实训台
实验项目内容:
1.盘形凸轮机构:
(1)通过多媒体软件对凸轮机构的运动参数进行优化设计。
(2)进行8种盘形凸轮机构推杆运动规律的的实测与仿真。
2.圆柱凸轮机构:
进行两种圆柱凸轮机构推杆运动规律的实测与仿真。
主要配置及技术参数:
1.盘形凸轮4个(8种运动规律) ;
2.推杆升程h=15;
3.光栅角位移传感器1个5V/1000P /转;
4.直线位移传感器1个线性误差<0.5%;
5.圆柱凸轮1个(2种运动规律) ;
6.带减速器的直流电机功率90W;调速范围: 0~ 200r/min;
7.外形尺寸:680x480x 720 mm;
8.质量65kg.
9.虚拟仿真教学系统
A、机械安全距离实验内容包括防止上下肢触及危险区的安全距离实验（内分2种围栏高度与开口大小），选择进入后，镜头前弹出GB23821-2009《机械安全防止上下肢触及危险区的安全距离》要求，错误示范：实验过程为人体进入机械对象工作半径受到伤害后，血色画面与语音提醒收到机械伤害，并回至原位并进行下一实验，最终一步为正确做法。
