一、概述

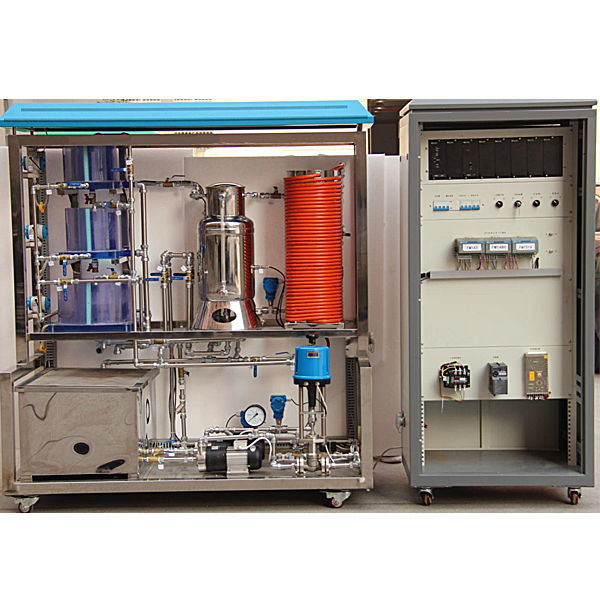

本实训装置由硬件和软件两部组成，其中硬件包括控制柜、智能仪表、DCS控制等单元组成；软件包括数据库软件、设备组态软件、设备编程软件、工业组态软件、服务软件包及工程数学软件等组成。
信号接口面板：控制对象中的仪表信号和电气信号转移到信号接线板上，提供*、AO、DO等传感器检测及执行器控制信号接口，便于连线组成不同的控制系统。通过安全型接插式导线将实验板与信号板之间进行不同的配线，以完成过程控制各类实验。
系统网络分为监控网络、系统网络和控制网络三个层次，监控网络层实现工程师站、操作员站、高级计算站与系统服务器的互连，系统网络层实现现场控制站与系统服务器的互连，控制网络层实现现场控制站与过程的通讯。
二、配置及功能
（一）系统整体结构
1、系统网络架构从上至下由管理网（MNET）、系统网（SNET）、控制网（CNET）三层构成。管理网为可选网络层，用于和厂级生产管理系统如MES、第三方管理软件等进行通讯，并可通过INTERNET实现安全的信息发布，实现数据的高级管理和共享。
2、系统网连接工程师站、操作员站、历史站和控制站等系统节点，支持P-TO-P（对等网）、C/S（客户机/服务器）、P-TO-P和C/S（混合）三种网络结构，可快速构建星型、环型或总线型拓扑结构的高速冗余网络，符合IEEE802.3 及IEEE802.3u 标准，100/1000Mbps 自适应。
3、控制网用于控制站的主控制器与各I/O模块及智能设备的连接，支持星型和总线型结构，符合IEC61158（国标：JB/T10308.3-2001，欧标：EN50170），确保现场级通讯的实时、稳定、快速。
分布式过程控制实验台,便携式机械传动组合实验装置
一、产品概述
该实验台用于高等学校机械类专业开设“机械系统传动方案创新组合设计分析实验”，以培养学生综合设计能力、创新能力和工程实践能力为基本价值取向的新型现代实验设备。该实验台运用全新的创新设计理念，将机械传动装置分成若干模块，可根据实验教学要求，进行多样化选择、拼装和测试，变型功能强，是智能化的综合性实验设备。
二、机械创新组合实验平台实验项目:
1、机械系统传动方案设计 2、机械系统拼装实训 3、机械系统运动分析 4、机械系统创新组合的分析
三、实验内容
1、机械系统传动方案设计：（1）传动类型的选择（2）传动顺序的安排（3）传动比的分配（4）特性参数的计算
2、机械系统拼装实训：
（1）典型单级机械传动传动方案拼装实验：V 带传动 滚子链传动 圆柱齿轮传动 圆锥齿轮传动、蜗杆蜗轮（上置式）传动 蜗杆蜗轮（下置式）传动、槽轮机构传动 单十字万向联轴器传动
（2）典型多级机械传动传动方案拼装实验：变速器传动（参照CA6132 精密车床九速变速器设计）。
（3）典型多级机械传动传动方案组合及创新实验：锥齿轮—变速器—链—槽轮组合传动、变速器—带组合传动、链—槽轮组合传动、带—链—槽轮组合传动、锥齿轮—槽轮—带组合传动、锥齿轮—槽轮—链组合传动、带—槽轮组合传动、链—槽轮组合传动等。
3、机械系统运动分析：机械传动原理与特点分析、机械系统稳定运行条件分析
4、机械系统创新组合的分析：对比分析不同组合传动的特点
五、机械创新组合实验平台主要配置及技术参数如下：
1.箱内大部分零件采用硬铝合金精制，加工精度高，使用轻巧方便。
2.装拆工具1套。
3.实验箱外形尺寸：520mm×390mm×150mm（误差≤±10%）。
