一、实验项目：
1、插齿滚齿一体机传动原理创新分析。
2、插齿滚齿一体机构运动分析（绘制机构运动简图用计算传动比）。
3、齿轮切制实训：学生可分别用插齿、滚齿加工方法切制蜡制毛坯三种齿数的标准、正变位、负变位齿轮共9种。
4、对比分析标准齿轮、正变位齿轮、负变位齿轮的加工特点。对比分析根切齿轮和不根切齿轮的齿形特点。
5、机械传动装置的装拆实验。
6、机械参数（齿轮参数、尺寸公差及形位公差）测定实验。
二、基本结构：

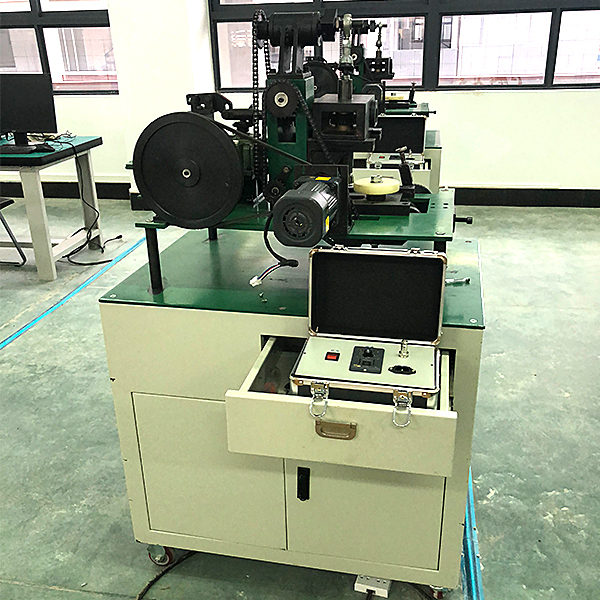

1、机械基础传动分析实训装置架外形尺寸（长×宽×高）：1000×760×1320mm，材料采用：2mm冷轧钢板，表面处理：分色喷塑。
2、实验台平板外形尺寸（长×宽×高）：1000×580×20mm，材料采用：2mm冷轧钢板，表面处理：阳极氧化（黑色）。
3、实验装置由多种基本的传动机构组成，如圆柱齿轮机构、圆锥齿轮机构、蜗杆蜗轮机构、螺旋齿轮机构、直线运动平面连杆机构、平行四边形连杆机构、螺旋传动机构以及链传动、滑键配合等。组成插齿机床与滚齿机床的传动系统，形成互相协调联动的范成运动、切削运动 、进给运动、让刀运动。
创意齿轮综合加工实训装置,混动汽车实训装置
一、概述
本设备可展示汽车油电混合动力系统，模拟油电混合系统的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车六种工况下的能量流动方向以及电动机的运行状态，动态展示汽车混合动力系统工况。
适用于各院校对《新能源汽车与电力电子技术》混合动力汽车能量系统的教学需要。
二、结构组成
该设备由启动开关、油门踏板、挡位开关、制动开关、数字转速表、电流指示表等，并辅以发光二极管进行系统流向的动态指示，加速度传感器、12V开关电源、大型彩色喷绘电路原理图、控制面板、可移动台架、使用操作手册等。
三、功能特点
1.该设备完整展示了汽车混联式混合动力系统，可以动态模拟混合动力系统的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车六种工况下的能量流动方向以及电动机、发动机以及发电机的运行状态，动态展示汽车混合动力系统的特点和优势。
2.示教板面板上安装有点火开关、工况开关、油门踏板、挡位开关、制动开关、数字转速表、电流指示表等，并辅以发光二极管进行系统流向的动态指示，还设有三台模拟电机用来分别演示发动机、电动机以及发电机的工作状态。
3.示教板面板外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有30cm左右的桌面，方便放置资料、轻型检测仪器等。
4.机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
