一、技术参数
1、输入电源：单相三线 AC220V±10% 50Hz；
2、交流带减速调速电机200W
3、电机转速1500r/min
4、插刀m=2.5 z=30
5、毛坯件：Φ82×20，材料要求为工业蜡。
6、外形尺寸：1000×700×1250mm
二、实验目的
1、了解插齿机教学模型各种传动副的结构特点和用途，加深对各种类型的机械传动的感性认识和理论认识；
2、通过拼装对比分析不同的传动特点，提高学生动手能力和创新意识，培养学生工程实践
能力和创新能力。
3、加深对范成法加工齿轮的理解
三、性能特点：

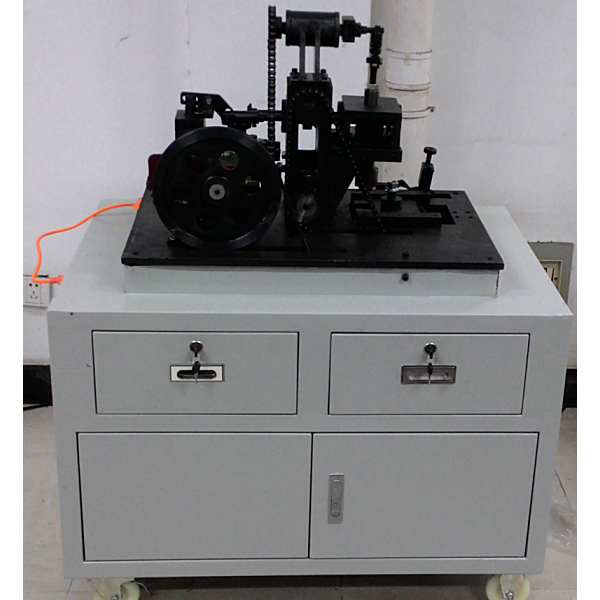

1、本实验装置由：让刀组合、单级直齿圆柱齿轮减速器组合、涡轮握杆减速器组合、分流组合、刀具上下运动组合、刀具旋转组合、工件旋转组合、支撑柜体等八大部分组成。
2、塔底式蜗轮蜗杆减速器传动模块：要求具有多种基本的传动机构,如：螺旋齿轮机构、直齿圆锥齿轮机构、凸轮机构、曲柄滑块机构、曲柄摇杆机构、棘轮机构,以及带传动、链传动、滑键配合等，可以组成插齿机床的传动系统，形成互相协调配合的范成运动、切削运动、进给运动、让刀运动，共五条传动路线。
3、工艺精致，采用可视化设计，构造通透、直观，能使学生在短时间内熟悉操作并了解模型结构、传动动作和工作原理。
插齿机教学实训台,新能源汽车实训台
产品简介
选用主流新能源电动真空助力液压制动零部件，功能和控制方式与通用纯电动车完全相同，真实地呈现了新能源电动真空助力液压制动零部件之间的连接控制关系、安装位置和运行参数，通过真空表显示真空度，使学员认识真空度触发真空泵原理，并培养学员对电动真空助力故障分析和处理能力。
功能特点
1.真实可运行的新能源电动真空助力液压制动，充分展示各主要零部件组成结构和逻辑控制关系。
2.各主要部件安装在台架上，电气连接方式与实车相同，可以方便拆卸，让学员在拆装连线过程掌握电动真空助力液压制动零部件拆装要点；
3.真空表与真空罐连接，安装在台架面板上，面板上同时显示真空泵电流闭合和断开，踩下制动踏板，观察真空表高低和真空泵启动运行状态控制关系；当真空度下降到-45Kpa时，压力传感器使12V电源闭合，真空泵工作；当真空度上升到-80Kpa时，压力传感器使12V电源断开，真空泵停止工作；通过实际观察学员掌握纯电动真空助力工作原理。
4.实训台水平式放置，安装主要零部件；台架底部安装4个脚轮，移动灵活，带自锁脚轮装置，可以固定位置。
5.配备有制动器防护罩等安全保护装置。
6.配备解剖完整的真空泵总成，真空罐总成，助力器带泵总成，展示电动真空助力系统各主要零部件结构。
7.机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
